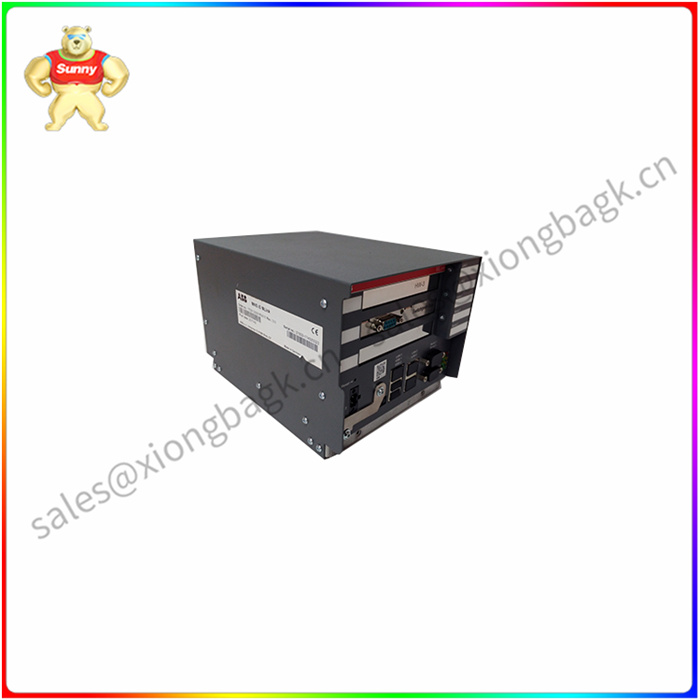

KX8974c V24 HIEE320606R1 ABB 处理器

KX8974c V24 HIEE320606R1 ABB 处理器

FX2系列与计算机之间的通信是以主机发出的初始命令，PLC对其作出响应的方式进行通信的。共有0、1、7、8四种命令，上位机实现对PLC的读写和强行置位。通过ENQ、ACK和NAK，上位机协调与PLC的通信应答。

2.2通信过程

采用Bland C编写主机与PLC的通信程序。首先必须对COM1口进行初始化，波特率为9600bps，奇偶校验位采用偶校验，七位有效数据。通信的初始化过程如图4所示。当计算机接收到来自PLC的应答字符ACK后，就可以进入数据通信了。通信的时序图如图5所示。

计算机可对PLC内各软设备进行读、写和强制ON/OFF操作。除开PLC的计时器和计数器的设定值采用常数时，以及文件寄存器内的数据，FX2系列PLC的所有开关量输入、输出以及各软件设备对计算机都是的。其操作时的多字符帧的格式如图3所示。但不同的操作在“多个字符”项内有所不同。例如，计算机对PLC的软设备Y20～Y37进行读操作，查装置地址表为00A2，读取2字节数据。其状态如图6（a）所示，主机发出的命令格式如图6（b）所示，PLC返回的如图6（c）所示。

如传送的命令有错误，PLC返回NAK信号，本次操作失败，重新进行。

为了主机与PLC的通信准确无误，上位机也必须按通信协议进行和校。如接收的有误，则重新读取。如重复3次仍不行，则显示错误。

使用C语言很容易实现以上编程。

主机还可向PLC写数据，进行单点的强近置位和复位。

对于运行在控制和实验室环境飞速下本方案运行可靠、价比高、体积小、但是对于通信距离长，环境恶劣的发问，需加光电隔离等措施。

型号推荐
BENTLY 3500/92    CPU模块    Bently Nevada    振动探头  177230-02-01-CN
BENTLY 3500/90    智能面板    Bently Nevada    振动探头  177230-00-01-05
BENTLY 3500/77M    高压变频器主板接口板    Bently Nevada    振动探头  177230-01-01-05
BENTLY 3500/72M    控制系统    Bently Nevada    振动探头  177230-01-02-05
BENTLY 3500/70M    气体分析仪    Bently Nevada    177230-02-01-05
BENTLY 3500/65-01-00    余压控制器    Bently Nevada    190501-00-00-00
BENTLY 3500/65    电气交流接触器    Bently Nevada    190501-00-00-01
BENTLY 3500/64M    安全控制器    Bently Nevada    190501-01-00-04
BENTLY 3500/64    控制操作面板    Bently Nevada    190501-10-00-00
BENTLY 3500/63-01-00    互感器和传感器    Bently Nevada    190501-01-00-00
BENTLY 3500/62-03-00    信号接收板    Bently Nevada    190501-12-00-01
BENTLY 3500/62    热继电器    Bently Nevada    200150-18-CN
BENTLY 3500/61C    模拟输入板    Bently Nevada    200155-14-CN
BENTLY 3500/61163179-02    整流模块    Bently Nevada    200157-14-CN
BENTLY 3500/61-03-00    输入模块    Bently Nevada    200200-07-07-CN
