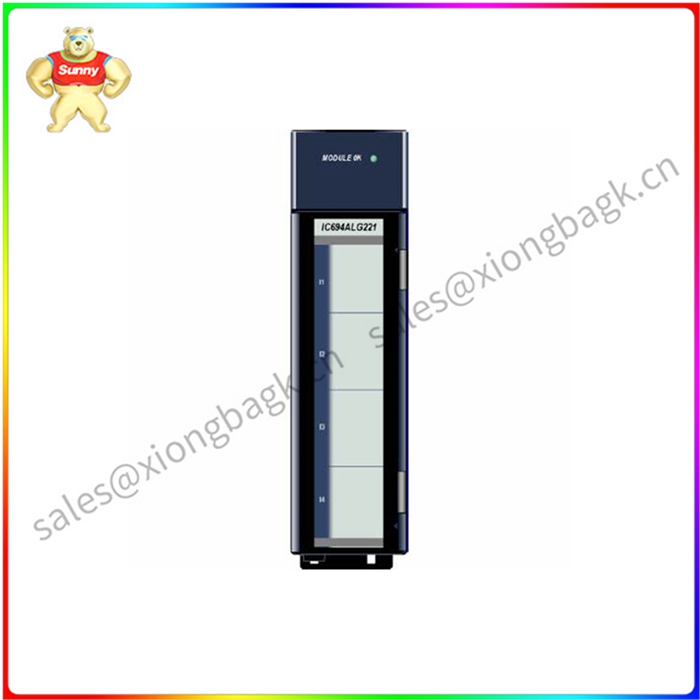

IC694ALG221 PACSYstem RX3i 可编程自动化控制器

IC694ALG221的技术规格

IC694ALG221是 PACSystem RX3i 可编程自动化控制器 （PAC） 的组件模块。该模块具有四 （4） 个模拟输入通道，设计用于接受 0-20 mA 和 4-20 mA 电气标准等电流输入信号。该模块用于连接模拟测量仪器，如变送器、信号分配器、隔离器、转换器和类似设备，用于监控和实现模拟系统的闭环控制。该IC694ALG221具有内置的模数转换器 （DAC） 电路，可将模拟数据转换为主机控制器可读的数字格式，以便进行处理、调理和集成到用户逻辑中。ADC输出的分辨率为4 μA（4-20mA）和5 μA（0-20 mA），绝对精度为0.1%满量程+0.1%读数。每个输入通道的更新速率为 2 ms，出厂时已针对每次计数 4 μA 进行校准。该模块的共模电压为 200 V，线性度为 < 1 个最低有效位 （LSB）。它具有 250 VAC 的场到背板（光学）隔离和 1 分钟的连续电压和 1500 VAC 的框架接地隔离。该模块的输入滤波器响应为 325 Hz，而输入阻抗为 250 欧姆。该模块的内部额定功耗为100 mA（隔离式24 VDC电源）和25 mA（PLC背板上的+5VDC总线）。该模块带有一个 MODULE OK LED，前提是用户指示模块已主动供电。 GE Fanuc IC694ALG221输入模块是一个模拟电流输入模块，有 4 个输入点。它与 GE RX3i PacSystems 产品线中制造的每个 CPU 兼容。该模块是可热插拔的，这意味着它可以插入已通电的 GE 背板或从中拔出。尝试热插拔 IC694ALG221 输入模块可能会导致组件损坏和用户受伤。GE Fanuc RX3i PacSystems IC694ALG221背板的 4 点模拟拉电流。在 5 伏直流电下，该模拟输入模块可支持 25 毫安或 0.125 瓦的负载。在 24 伏直流隔离电压下，此输入模块可支持 100 毫安或 2.4 瓦的负载。IC694ALG221 输入模块还可以在 2 种不同的输入电流范围内运行，即 4 至 20 毫安和 0 至 20 毫安。该模块带有一个用于输入通道 1 和 2 的范围跳线，以及另一个用于输入通道 3 和 4 的范围跳线。每个通道的转换速度为半毫秒。模块上有 1 个绿色 LED，称为模块正常 LED，当模块通电时会亮起。
