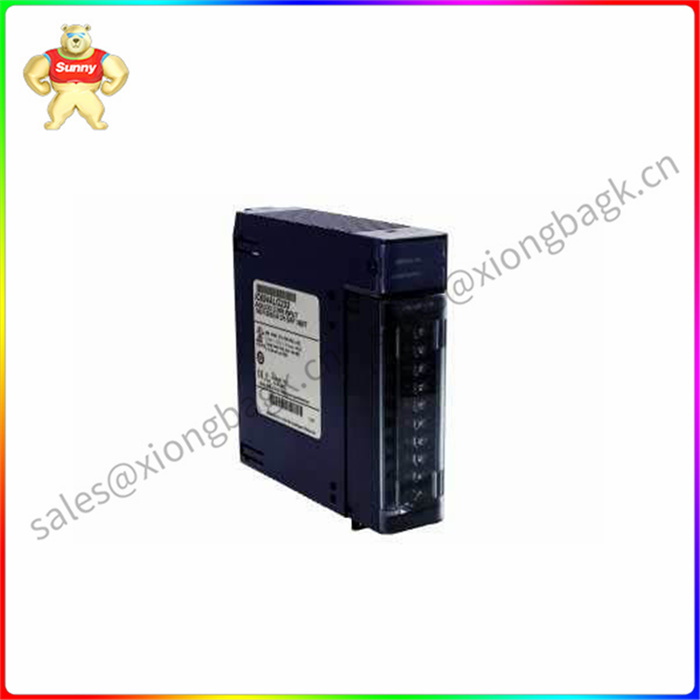

IC694ALG222的技术规格
| 品牌 | GE发那科 |
|---|---|
| 系列 | PACSystem RX3i |
| 制造者 | 艾默生自动化 |
| 制造者 | GE智能平台（GE IP）;艾默生自动化 （current） |
| 零件编号 | IC694ALG222 |
| 产品描述 | 模拟量输入模块 |
| 系列 | PACSystem RX3i |
| 产品类型 | 模拟量输入电压模块 |
| 频道数 | 单端：十六 （16） 个输入通道 差分：八 （8） 个输入通道 |
| 零件编号 | IC694ALG222 |
| 输入通道 | 16 |
| 标称输入信号 | -10 V 至 ±10 V 和 0 至 10 V |
| 产品描述 | 模拟量输入模块 |
| 输入电压范围 | 0 至 10 伏，-10 至 +10 伏 |
IC694ALG222 是一个输入模块，属于 PACSystem RX3i 平台，以前由 GE Intelligent Platforms 提供，现在隶属于 Emerson Automation。该IC694ALG222支持单端和差分布线配置，这决定了器件的可用输入通道数量。具体来说，当使用差分接线方法时，最多有八（8）个电压输入通道，当配置单端接线时，最多有十六（16）个电压输入通道。单端接线是指参照地线的测量方法。信号引线端接到模块的输入端子，而公共端端接接地端子。这种配置对电磁干扰 （EMI） 的抵抗力较差，因此，不应在嘈杂的环境或没有电线重新装配的旧布线系统中使用。使用差分接线时，两 （2） 根信号引线用于测量目标变量。导线之间的差异起到作为实际测量的参考作用，并提供更高的抗 EMI 能力，因此，在关键测量中推荐使用这种接线方法。该模拟输入模块专门接受 0 至 10 V（单极性）和 -10 至 +10 V（双极性）电压信号，在 0-10VDC 时分辨率为 2.5 mV （1 LSB = 2.5 mV），在 -10V 至 +10V 时分辨率为 5 mV （1 LSB = 5 mV）。它在所有 16 个单端通道上的更新速率为 6 毫秒，在所有 8 个差分通道上的更新速率为 3 毫秒。在指定的工作温度范围内，该模块的测量精度为满量程的 +/10.25% @ 25°C （77°F） 和满量程的 +/-0.5%。 GE Fanuc IC694ALG222输入模块是一个 16 通道模拟输入模块。IC694ALG222输入模块是支持16个单端输入通道或8个差分输入通道的输入模块。IC694ALG222 输入模块上的每个输入通道都可以配置为 0 至 10 伏或 -10 至 +10 伏。对于 0 至 10 伏输入范围，出厂校准为每计数 2.5 毫伏，对于 -10 至 10 伏范围，出厂校准为每计数 5 毫伏。单端通道的更新速率为 6 毫秒，差分通道的更新速率为 3 毫秒。现场到背板的隔离电压为 250 伏连续电压和 1500 伏交流电压，持续时间为 1 分钟。额定跨通道抑制大于 80 分贝。在单端模式下，IC694ALG222输入模块的额定输入阻抗大于500千欧姆。IC694ALG222输入模块的内部功耗在 5 伏直流电下最大为 112 毫安，在 24 伏直流隔离电压下，背板的最大功耗为 41 毫安。当 IC694ALG222 输入模块安装在 RX3i 背板中时，需要额定为 24 伏直流
