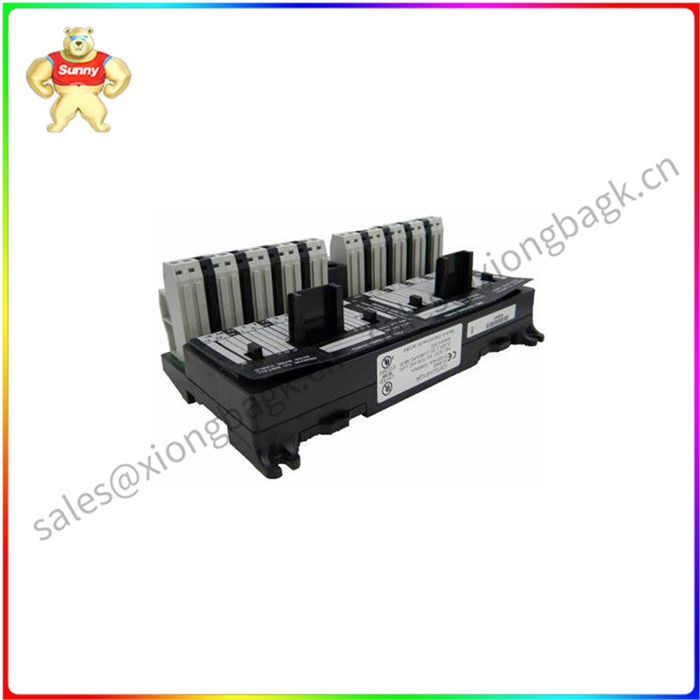

IC670MDL930 GE Fanuc制造的现场控制I/O模块

IC670MDL930的技术规格

IC670MDL930是GE Fanuc的现场控制模块系列的继电器输出模块。该模块带有独立隔离的通道，特别是六 （6） 个 A 型或常开 （N.O.） 触点和两 （2） 个 C 型常开 （N.O） 和常闭 （N.C.） 触点输出。每个输出触点的额定电压为 5VDC / 24 VDC / 125 DC 或 120 / 240 VAC 标称电压，实际电压范围为 0-130 VDC、0-265 VAC、47-63 Hz，每个模块的最大负载电流为 16 A。该模块具有固定线圈、移动电枢继电器类型，最大电流消耗为 313 mA。该模块具有输入到逻辑、用户输入到帧接地和组到组之间的典型隔离额定值，特别是 250 VAC 连续，1500 VAC 持续 1 分钟。电阻负载的模块最大电流为 2.0 安培，电压为 5 至 265VAC;5 至 30VDC 为 2.0 安培，31 至 125VDC 为 0.2 安培，而每个输入的最大浪涌电流为 5 A，持续 20 ms，最大负载电流为 10 mA。该模块对 ON 和 Off 信号转换的响应时间通常为 10 ms，最大为 10 ms，而如果与感性负载一起使用，则每个通道的最大开关频率为每分钟 20 个周期。该模块的触点输出由银合金制成，在 6 VDC 时 1 A 时接触电阻为 0.2 欧姆。每个触点的工作寿命为 20 x 10^6 次操作（机械）和 10^5 次额定电阻负载（电气）操作。 现场控制IC670MDL930继电器输出模块是GE Fanuc制造的隔离式NO/NC继电器离散输出模块。IC670MDL930 继电器输出模块提供 8 个隔离输出，具有 6 个常开触点和 2 个常闭和常开触点。这些继电器也分别称为 A 型继电器和 C 型继电器。为了减少高频噪声瞬态，输出通过RC缓冲器进行抑制。A 型继电器具有常开触点，C 型继电器具有常开或常闭触点。模块的触点由银合金制成。触点的机械寿命为 20 x 10^6 次操作，触点的电气寿命为 10^5 次操作。当 IC670MDL930 继电器隔离 NO/NC 输出模块具有大量连接的继电器输出模块时，它需要来自 BIU 的更多功率。用户必须为负载提供外部交流或直流电源，该电源由触点驱动。每个输出的逻辑侧都有一个 LED 指示灯。该模块提供故障报告功能，以实现高效运行。它具有 8 位离散输出数据，经过处理后可与总线接口模块一起使用。IC670MDL930 继电器输出模块必须提供为继电器线圈通电所需的电源。模块的最大负载电流为 2 安培（5 至 265 伏交流电），2 安培（5 至 30 伏直流电）和 0.2 安培（31 至 125 伏直流电）。它带有一个固定线圈继电器类型，带有一个移动电枢。它从总线接口模块电源汲取 313 毫安的最大电流，以便上电。
