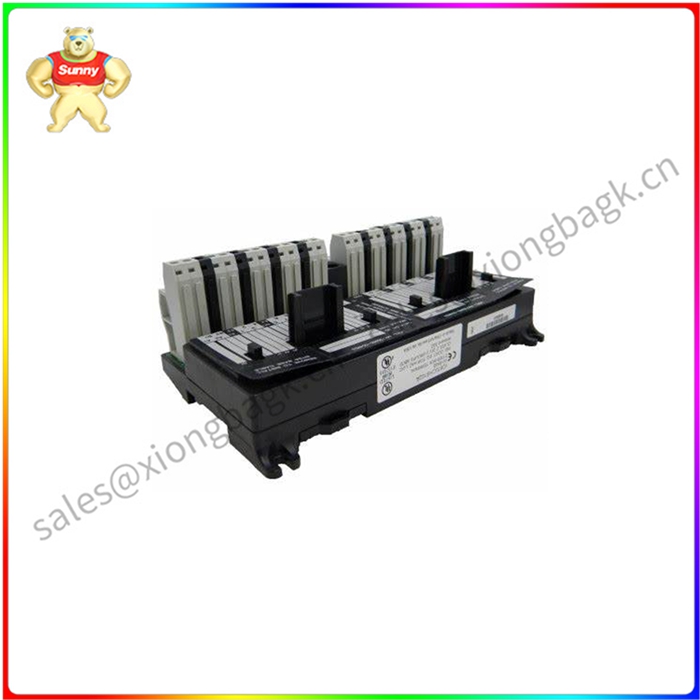

IC670GBI102 GE Fanuc 制造的 Genius 总线接口模块

IC670GBI102的技术规格

IC670GBI001是GE发那科的现场控制系列的通信模块。该模块专门支持天才总线协议，允许用户实现分布式I/O架构。该模块与天才总线接口单元接线端子联接，可实现DIN导轨安装或面板安装。该接线端子模块还包含螺丝端子，通过这些端子可以建立主天才总线连接和可选的冗余网络连接。该ic670gbi001支持主总线和辅助总线上的菊花链拓扑架构。该模块支持的数据传输速度为153.6 k波特标准,153.6 k波特扩展,76.8 k波特或38.4 k波特,可用于多种数据类型的内存分配,例如256字节用于离散输入(%),状态数据和智能模块,256字节用于离散输出(% Q)和智能模块的故障清除;256字节用于模拟输入AI(%), 256字节用于模拟输出(% AQ)。初级和次级总线连接点都配有终端电阻器连接点，用于终止总线连接并在整个网络中保持稳定的连接。该终端点专门分配在串行 1 和串行 2 端子之间，安装在总线的起点（第一个节点）和终点（最后一个节点）。电阻值包括 75 欧姆、100 欧姆、120 欧姆或 150 欧姆终端电阻。预制总线电缆也可用于此总线接口模块,目录号为IC660BLM508,使用75欧姆电阻器,IC660BLM506使用150欧姆电阻器。

IC670GBI102总线接口单元是GE发那科制造的现场控制总线接口单元。该装置是ge现场控制系列的一部分，与ic670gb和ic670gbi模块兼容。该可编程控制模块在 0 至 55 摄氏度（32 至 131 华氏度）的温度范围内运行，存储温度范围为 -40 至 85 摄氏度（-40 至 185 华氏度）。Ic670gbi102总线接口模块的相对湿度范围为5%至95%(非冷凝)。IC670GBI102总线接口单元可以承受工业环境中典型的固体振动和冲击水平,并且它安装在面板安装的喧嚣导轨上。IC670GBI102总线接口单元可以在交流和直流电源上运行,工作电压范围为90至135伏交流和105至150伏直流。Ic670gbi102总线接口单元的额定电压为115伏交流电和125伏直流电。115 伏交流电时的最大功耗为 48 伏安培，125 伏交流电时的最大功耗为 24 瓦。额定功耗是在满载时运行的。该装置的浪涌电流为20安培峰值，最大为3毫秒。该装置的最大保持时间为20毫秒，而电源输出电压为6.5伏直流电。该装置的输入频率为 47 至 63 赫兹。总线接口单元的接线端子为16毫安，其可靠性额定值超过600,000小时。
