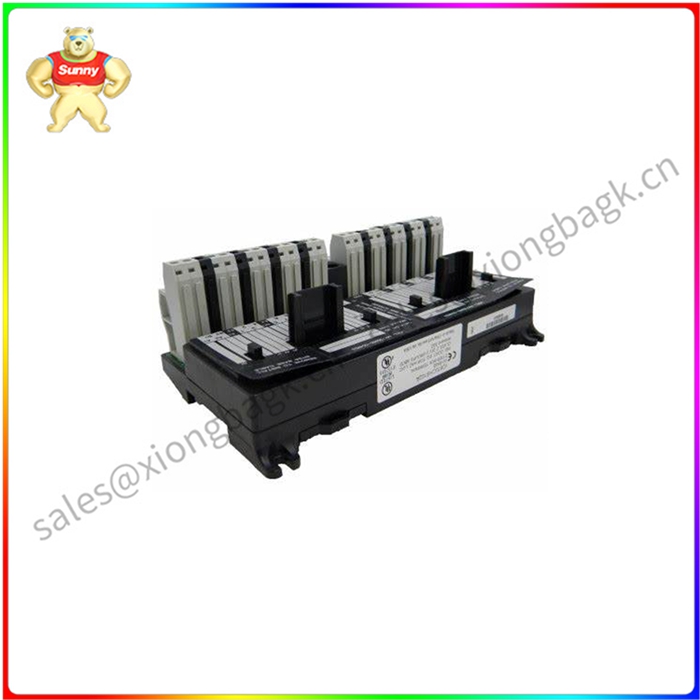

IC670ALG240 现场控制系列的16点模拟电流源输入模块

IC670ALG240的技术规格

IC670ALG240是GE发那科的模拟输入模块。该模块是现场I/O控制系列的一部分，设计用于安装在总线接口单元(biu)和扩展机架上。该模块在一组中提供十六(16)个模拟输入通道,接受0-20马和420毫安形式的电流输入信号,并可在0-25马的输入信号范围内运行。该ic670alg240可用于连接现场变送器，如压力，液位，流量，温度，浊度和类似类型。它还可用于连接面板仪表,数据记录器,单回路控制器,变频驱动器(VFD),信号分配器,信号隔离器和其他设备的输出信号。该模块带有一个内置的模数转换器(ADC),可用于每个输入通道,可将模拟数据转换为分辨率为16位的数字格式。IC670ALG240 BIU电源的最大电流消耗为251 mA。它的工作温度范围为0-55摄氏度,需要精神分裂症一般直流的电流环路电源,标称纹波电压为10%。它的温度系数为每摄氏度值的 +/-.002%，典型值为每摄氏度值的 +/-.005%，最大值为。该模块支持ANSI 2型2线变送器和3型3线变送器接线配置。该IC670ALG240能够执行内部诊断,例如模块未校准,校准数据超出范围,校准写入失败,准备校准,无效命令,A / D转换不完整,工厂校准不可用,单个通道高低警报,欠量程和超量程情况。

Ge ic670alg240输入模块是一个16通道模拟电流输入模块。在一次，该模块能够使用通用电源接收 16 个环路输入。该模块能够接受 2 线或 3 线电流传输，然后将其转换为数字输入值。模块的输入电流范围为 0 到 25 毫安。该模块支持字和位数据类型。ic670alg240输入模块可以很容易地进行校准，校准数据可以存储在闪存中。该模块使用 50 赫兹和 60 赫兹频率进行数据采集。该模块是智能的，它带有诊断和报警功能，可以报告超量程和开线报警。模块中的警报可由操作员配置。GE Fanuc IC670ALG240输入模块的分辨率为16位。16 位的输入电流范围为 0 至 25 毫安。模块的电流环路电源在 20 到 28 伏之间，最大纹波为 10%。操作时，温度应设置在 0 到 55 摄氏度之间。Ic670alg240输入模块使用有源rc滤波器2阶作为硬件滤波器。从通道到地的共模抑制为86 dB。输入模块有几个有用的功能。它带有频道活动模式，有助于将特定频道设置为活动或非活动。它具有高级过滤选项，如输入滤波器、线路滤波器和平均滤波器。
