IC670ALG230 模块有八 （8） 个单端输入通道

IC670ALG230的技术规格

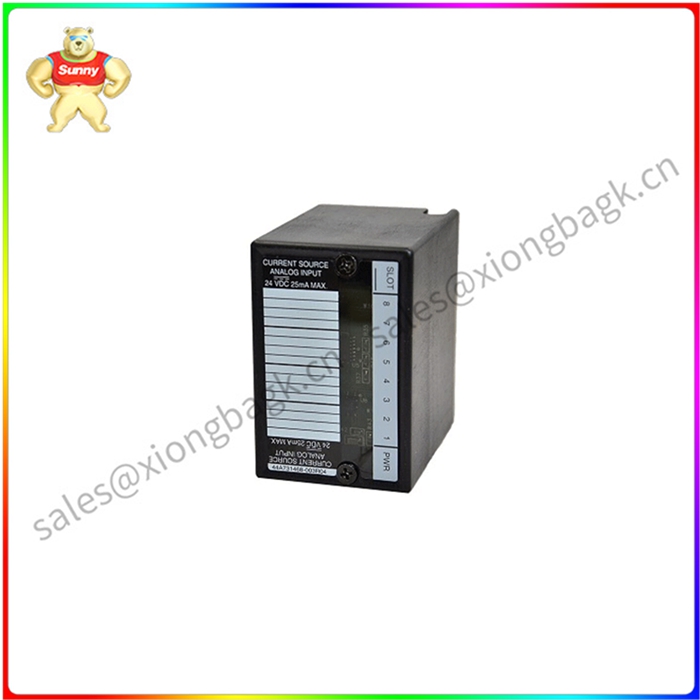

IC670ALG230是GE发那科的模拟输入模块。它特别属于现场I/O控制扩展模块产品系列，与兼容的总线接口单元(biu)一起运行。该模块主要具有八(8)个模拟输入通道,可接受0-20马和4 - 20毫安模拟输入信号。该模块主要用于连接多种类型的现场信号变送器,面板仪表的输出,数据记录器,信号分配器,变频驱动器(VFD)和类似设备的接口。Ic670alg230的模拟分辨率为5.0 μa，而数字分辨率为12位(典型值)。它接受的最小输入电流为0.1 mA，最大输入电流为20 mA。它内置了内部保护功能，例如开路检测和超范围故障检测。该IC670ALG230内置模数转换器(ADC)电路,可将接收到的模拟信号转换为数字格式,以便主机CPU进行处理。在1 MHz模块时钟下，ADC电路每通道的转换时间为60 μs。它还具有一个一阶RC输入滤波器，典型转换容量为160赫兹。该模块的非线性为满量程的 +/- 25%，温度系数为每摄氏度值的 +/–.002%，典型值为 +/–.005%，最大值为每摄氏度。该模块带有一组输入通道，并支持单端接线配置。每个通道都具有额定接地和逻辑隔离,额定电压为1500伏(1分钟)和250伏(连续)。它的额定电流消耗为51 mA，是BIU电源的最大电流。

IC670ALG230输入模块是GE发那科制造的8通道输入模块。它可以使用普通电源运行。它由 24 伏电源供电，该电源还为总线接口单元供电。在隔离的情况下，使用单独的电源。模块的正面有引导指示灯，可显示背板的操作和现场功率。输入模块用于通过使用本地电源驱动不同的隔离传感器和输入。组中的各个点之间不存在隔离。连续时间段内，外壳隔离额定值为 250 伏交流电，接地隔离时间为 1 分钟，对地隔离为 1500 伏交流电。模块的输入阻抗为2.87千欧姆。导通状态电压介于 15 伏直流电和 30 伏直流电之间，关断状态电压介于 0 和 5 伏直流电之间。为IC670ALG230输入模块上电的响应时间范围为25到60,关闭输入模块的响应时间在100年到150年美国之间。该模块从总线接口单元吸收 100 毫安的电流。此模块提供输出键控功能，用于混合输入和输出。输入模块应正确接地，以降低抗噪性、信号公共点和参考点。模块中的环路供电发射器应使用相同的电源。ic670alg230输入模块采用开放式外壳设计，不防水。在最大非冷凝湿度为 0% 的潮湿环境中，温度应设置在 60 到 95 摄氏度之间。
