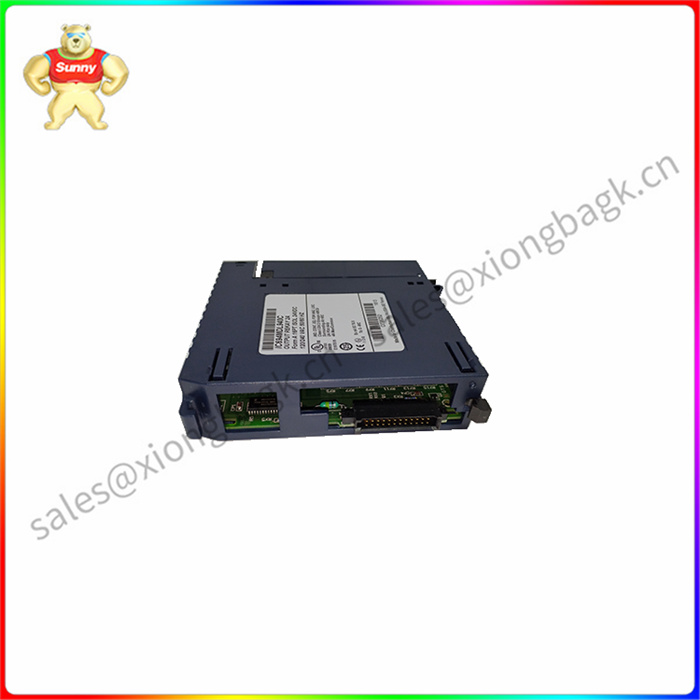

IC694MDL250 PACsystem RX3i 120 VAC分立式输入模块

IC694MDL250的技术规格

IC694MDL250是一个数字输入模块，属于可编程自动化控制器 （PAC） 的 PACSYstem RX3i 产品平台。该模块主要具有十六 （16） 个独立隔离的输入通道，额定电压为 120 VAC，接受 0-132 VAC 的输入电压范围。在PACSYstem RX3i系列中，该模块被归类为高压模块。该模块支持热插拔功能，改进了背板通信，可增强输入数据交换。IC694MDL250 是一个单插槽模块，可以安装在 PACSystem RX3i 的任何可用插槽上，并可用作本地输出模块，与 CPU 机架一起驻留，或作为分布式 I/O 节点的一部分，与通信适配器一起安装。该IC694MDL250设计用于接受 14.5 mA 的输入电流，导通响应时间为 30 ms，关断响应时间为 45 ms。该模块的导通状态信号范围为 74-132 VAC，每个通道都提供单独的公共输入隔离。为了端接到IC694MDL250的输入信号，兼容的连接器包括 IC694TBBx32 或 IC694TBSx32。在背板的 5 VDC 电压下，它的内部功耗为 60 mA。IC694MDL250通常支持的设备包括按钮设备、辅助触点、接近传感器、指轮开关和类似的二进制操作设备。通过单独的通道隔离，即使输入通道发生故障，该模块也可以继续运行。该模块获得 UL 508 认证，相当于 CSA C22.2 No 142M1987 标准，并获准安装在 I 类 2 分区 A、B、C、D 组应用领域。

IC694MDL250 是由 GE Fanuc 设计和制造的 16 点输入模块。该模块由能够进行高速数据传输的高速串行总线提供支持。输入模块以 120 伏交流电的额定输入电压运行，需要 3.5 或更高版本的 CPU 固件才能正常运行。所有 16 个点都位于模块的前面板上，每个点都配备了一个 LED，当连接到该特定点时，该 LED 会亮起。IC694MDL250 16 点输入模块与 RX3i PACSystems PLC 系统和带有普通基座和扩展基座的串行总线兼容。这款 16 点输入模块的额定频率为 50 至 60 赫兹。IC694MDL250输入模块可以使用DIN导轨或面板安装底座轻松安装。它已通过认证，可在 1 类 2 区环境中安全运行。由于它具有开放式架构，因此该模块应在没有EMC噪声的清洁环境中使用。RX3i PLC系统是一种高效的控制系统，可提供高性能并支持PAC引擎。该系统配备了 PROFINET，可提供实时分布式 I/O。IC694MDL250输入模块具有热插拔功能，支持不同的应用需求。该模块还配备了一个接线端子 LED，可呈绿色或红色亮起。为了保护模块免受瞬态电气噪声的影响，包括一个 RC 缓冲器。该模块可以通过输入模块上的 RS-485 端口连接到编程终端或个人计算机。
