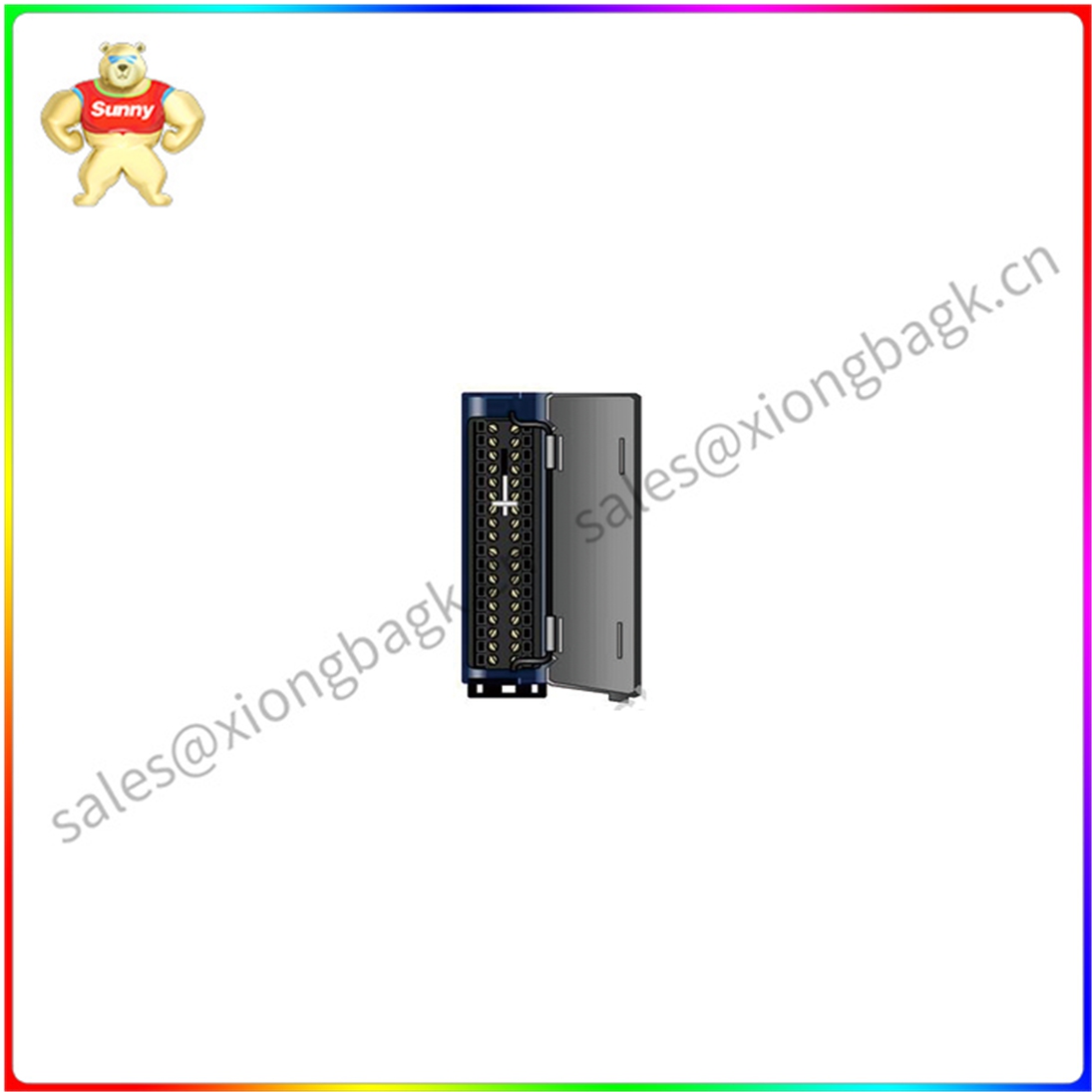

IC694MDL645 PACSystem RX3i 离散输入模块

IC694MDL645的技术规格

该IC694MDL645是艾默生自动化（前身为 GE 智能平台 （GE IP））的 PACsystem RX3i 系列的数字输入模块。该输入模块设计有十六 （16） 个输入通道，兼容正负逻辑接线。该模块具有一组输入和一个公共端子。每个输入通道设计用于接收 0-30 VDC 输入范围的输入电压和 24 VDC 的额定电压。每个输入通道的导通状态电压为 11.5 - 30 VDC，关断状态电压为 0-5VDC，最小输入电流为 3.2 mA，最大输入电流为 1.1 mA。该模块的典型响应时间为每通道 7 ms，功耗为 80 mA @ 5VDC 和 125 mA @ 24VDC 背板总线或外部供电电压。该模块还具有 250 VAC 和 1500 VAC 的 1 分钟连续隔离额定值。这种隔离是从 Filed 到背板的隔离，也称为光学隔离和帧对地隔离。该IC694MDL645可以作为 RX3i 系统的本地输出模块组件安装，也可以作为同一系统的分布式 I/O 组件安装。此外，它还支持 RX7i 系统，仅用作分布式 I/O。十六 （16） 个输出 LED 也可用于该模块，代表每个输入通道。活动输入通道将使其相应的 LED 通电，否则，LED 将保持断电状态。该模块特别适用于开/关设备，如开关、按钮设备、接近传感器和辅助触点。

RX3i PacSystem 系列的 GE Fanuc IC694MDL645 输入模块的额定电压为 24 伏直流电（带正逻辑或负逻辑），输入电流为 7 毫安，输入电压范围在 0 到 30 伏直流电之间，额定功耗为 80 毫安（来自 5 伏母线电源）和 125 毫安（来自 24 伏电源）。它提供 16 个输入点，所有输入点都排列在一个组中，并带有一个共享的电源输入端子。它用于负逻辑或正逻辑。GE Fanuc IC694MDL645 输入模块具有各种输入特性，例如导通状态电压tage 在 11.5 到 30 伏直流电之间，关态电压tage 从 0 到 5 伏直流电，导通状态电流最小为 3.2 毫安，关态电流最大为 1.1 毫安，导通状态响应时间平均为 7 毫秒，关态响应时间平均为 7 毫秒。这些特性使 GE Fanuc IC694MDL645 输入模块与限位开关、电子接近开关和按钮兼容。现场输入设备由 24 伏 OUT 和 0 伏 OUT 模块端子供电。此外，现场设备也可以由外部电源供电。GE Fanuc IC694MDL645 输入模块有 16 个绿色 LED，显示模块的 16 个输入点的开/关状态。该模块是一个低音量tage 模块，这在模块标签的顶部和底部有 2 个蓝色条带表示。IC694MDL645 输入模块的工作温度在 32 到 140 华氏度之间，存储温度范围在 -40 到 185 华氏度之间。它具有 5% 至 95% 的非冷凝可容忍湿度范围。
