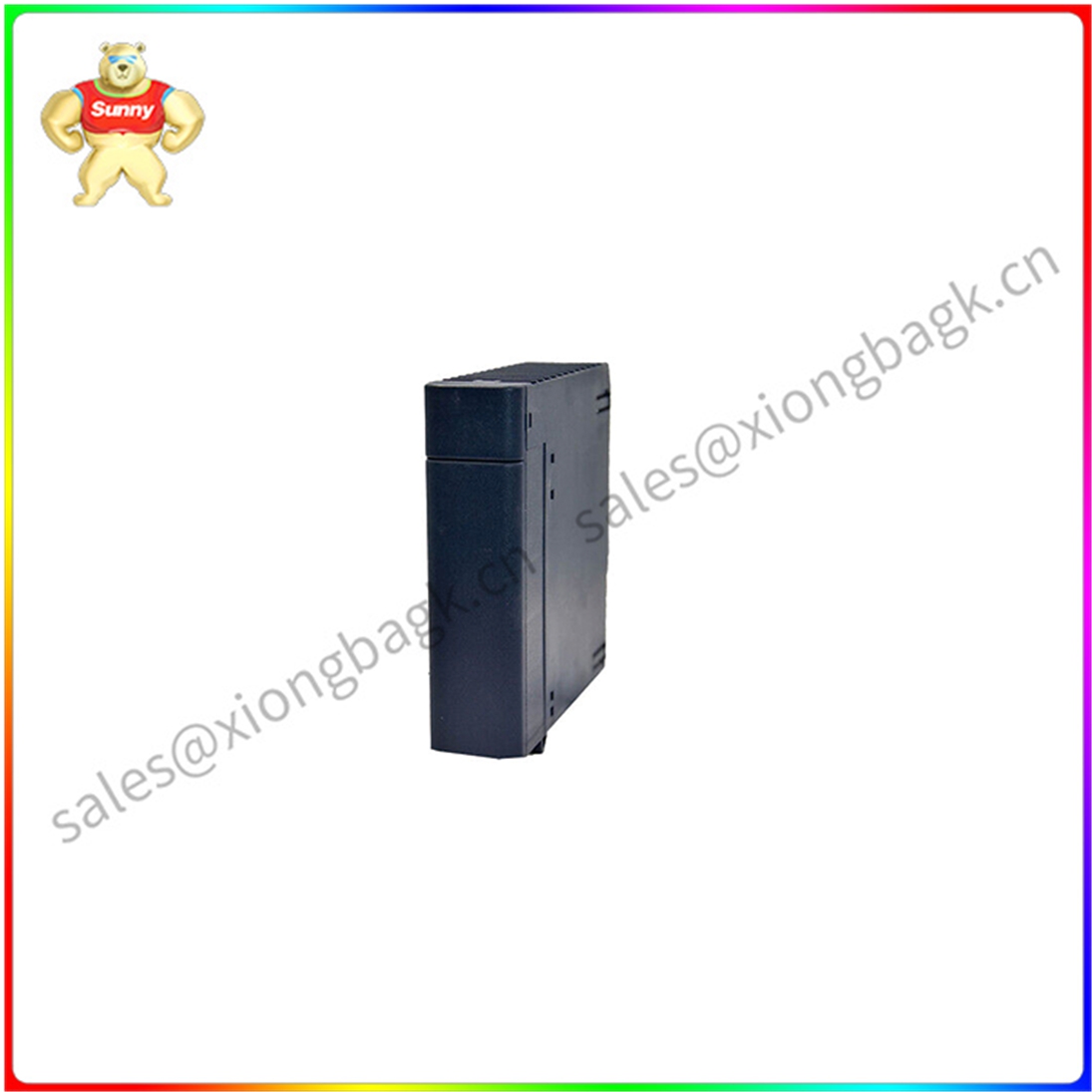

IC694MDL931 该继电器输出模块具有 8 个独立隔离的输出电路

IC694MDL931的技术规格

GE Fanuc IC694MDL931 PacSystems RX3i 继电器输出模块是用于 PacSystems PLC 的 8 点继电器输出模块。IC694MDL931 输出模块将输出现场设备（如指示器、螺线管或电机启动器）与 90-30 系列 PLC 或 PacSystems RX3i PLC 连接起来。IC694MDL931 输出模块有 8 个独立隔离的输出电路（4 个 NC 继电器和 4 个 C 型继电器），能够切换 8.0 安培额定最大负载（每点），每个输出电路都配有自己独立的公共输出端子。IC694MDL931输出模块需要外部直流或交流电源才能与现场设备连接，不适合热插拔。IC694MDL931 输出模块有 32 个前面板 LED，可显示各个输出通道的状态更新，并且可以安装在 PacSystems PLC 机架的任何 I/O 插槽中。

IC694MDL931 输出模块的标称工作电压额定值为 24 伏直流电或 240 伏交流电（50 至 60 赫兹），可接受的工作范围为 5 至 30 伏直流电或 5 至 250 伏交流电。IC694MDL931 输出模块具有 1 分钟的 250 伏交流电（连续）输出到输出隔离，以及现场和背板之间的 250 伏交流电（连续）隔离。IC694MDL931 输出模块有 8 个隔离输出，每个点的最大电阻输出负载为 8 安培，整个模块的总电流为 20 安培。IC694MDL931 输出模块的每个输出点上的最小可能负载为 10 毫安，在 5 伏直流时，所有输出的最大背板电流消耗为 6.0 毫安。IC694MDL931 输出模块的电路的最大浪涌电流额定值为每周期 8.0 安培，最大开/关响应时间为 15.0 毫秒。
