IC694MDR390的技术规格
| 品牌 | GE发那科 |
|---|---|
| 系列 | RX3i Pac系统 |
| 零件编号 | IC694MDR390 |
| 描述 | 输入/输出模块 |
| 工作电压 | 5 至 30 伏直流电/5 至 250 伏交流电 |
| 开关电流 | 2.0 安培 |
| I/O 容量 | 8 个独立隔离输入/8 个独立隔离输出 |
| 点对点隔离 | 是的 |
| 最大背板绘制 | 5.0 伏直流电时为 6 毫安 |
| 浪涌额定值 | 5.0 安培 |
| 最大响应时间 | 15 毫秒 |
| 组数 | 1 个输入组和 2 个输出组 |
| LED指示灯 | 16 个独立 LED |
| 安装 | RX3i I/O 背板插槽 |

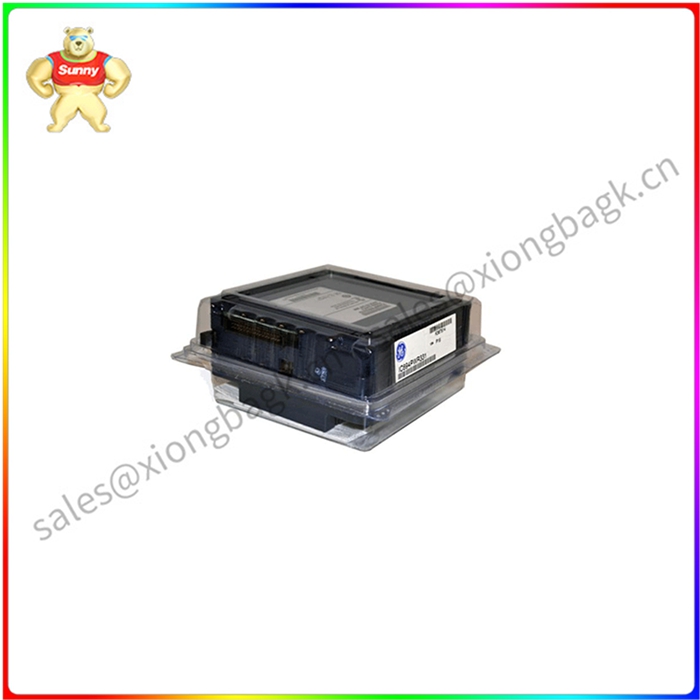

GE Fanuc IC694MDR390 I/O 模块是用于 RX3i PacSystems PLC 系统的混合 I/O 模块。该模块具有 8 个独立隔离的灌电流/拉电流输入，带有一个公共端子和 8 个独立隔离的 NO（常开）继电器输出，分为 2 组，每组 4 个输出点。IC694MDR390 I/O 模块的输入可以是正的，也可以是负的，因为它们将电流吸收或拉入或从连接的输入设备接收到公共端或从连接的输入设备拉出电流。IC694MDR390 I/O 模块的输入单元还与各种工业输入设备兼容，包括限位开关、电子开关和按钮。每个 IC694MDR390 I/O 模块 NO 继电器输出电路的开关容量为 2.0 安培，它们都与各种现场输出设备（如螺线管、指示灯和电机启动器）兼容。
IC694MDR390 I/O 模块的标称输入额定值为 24.0 伏直流电，输入之间的隔离额定值为 500 伏交流电 （RMS）。它的标称输入电流额定值为 7.5 毫安，最大输入响应时间为 7.5 毫秒（开/关）。IC694MDR390 I/O 模块的额定输出电压范围为 5 至 30 伏直流电或 5 至 250 伏交流电（50 至 60 赫兹），每个输出点之间具有 500 伏交流电 （RMS） 隔离。IC694MDR390 I/O 模块的每个输出电路的最小可能负载为 10.0 毫安，最大负载为 2.0 安培。输出的最大浪涌电流额定值为 5.0 安培，最大开/关响应时间为 15 毫秒。IC694MDR390 I/O 模块可安装在任何 RX3i PacSystems PLC I/O 插槽中，不支持热插入或热拔出。IC694MDR390 I/O 模块有 16 个前面板 LED，显示每个 I/O 点的开启和关闭状态。
