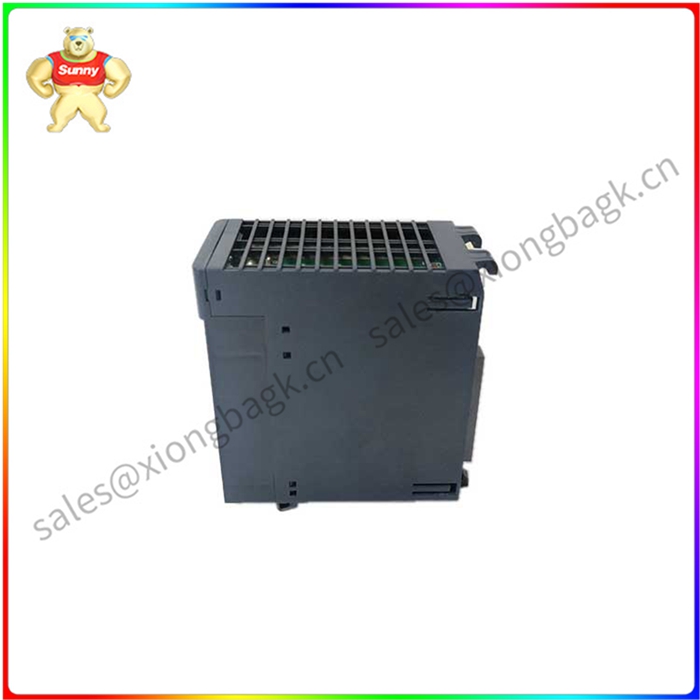

IC695ALG312 是一个隔离式热电偶输入模块

IC695ALG312的技术规格

该IC695ALG312是一个热电偶输入模块，属于艾默生自动化的 PACSystem RX3i 中档控制器系列，以前来自 GE Intelligent Platforms。该模块非常适合用于温度应用和现场传感器的直接集成，因为该模块支持热电偶 J、K、T、E、R、S、B、N 或 C 型传感器和电压信号的直接接线，例如 +/-150mV 或 +/-50mV。该IC695ALG312有十二 （12） 个输入通道，每个通道都配有一个内置模数转换器 （ADC），分辨率范围为 1.5-16 位，具体取决于设置的输入滤波器。内置ADC电路转换的数据可配置为存储在32位寄存器或32位实数内的16位整数。每个通道的积分时间为 15 ms 至 120 ms，25 摄氏度时电压精度为电压跨度的 +/- 0.1%，温度范围内电压精度为 +/- 0.25%。此外，该模块在 30 秒的恒定温度下具有 0.05% 电压跨度的重复性。IC695ALG312安装在 RX3i 通用背板上。与此模块一起使用的兼容 RX3i CPU 必须具有最低固件版本 5.5 或更高版本。对于编程和配置，必须使用兼容的软件是 Machine Edition 5.8 Logic Developer PLC 或更高版本。对于终端、传感器和信号线，该模块必须与接线端子组件一起安装。兼容的接线端子包括盒式 （IC694TBB032）、扩展盒式 （IC694TBB132）、弹簧式 （IC694TBS032） 或扩展弹簧式 （IC694TBS132） 接线端子。使用加长接线端子为屏蔽线的端接提供额外的护罩深度。

GE Fanuc IC695ALG312模块有 12 个隔离式热电偶输入通道。有不同的热电偶类型，例如 T、B、C、N、E、J、R、S 或 K 类型。每种类型的热电偶都有不同的温度范围，例如，B型范围为+300至+1820摄氏度，C型范围为0至+2315摄氏度，E型范围为-270至+1000摄氏度，J型范围为-210至+1200摄氏度，K型范围为-270至1372摄氏度， N 型范围为 -210 至 +1300 摄氏度，R 型范围为 0 至 +1768 摄氏度，S 型范围为 0 至 1768 摄氏度，T 型范围为 -270 至 +400 摄氏度。所有通道都可以单独设置为额定为 +/-150 毫伏或 +/-50 毫伏的输入以及不同类型的热电偶。GE Fanuc IC695ALG312隔离式热电偶输入模块的测量单位是电压和摄氏度或华氏度。GE Fanuc IC695ALG312模块具有可以发送到控制器的诊断报告，这些报告可由用户配置为开路检测警报、高低警报、低于范围警报、超范围警报、正负变化率警报以及高高和低低警报。该模块的运行温度范围为 0 至 60 摄氏度，存储温度范围为 -40 至 85 摄氏度。它的湿度范围在 5% 到 95% 之间，无冷凝。该模块的振动响应为 10 至 57 赫兹，在 57 至 500 赫兹时峰值位移为 0.0524 毫米，根据 IEC60068-2-6 和 JISC0911 标准为 1.0 G，根据 IEC60068-2-27 和 JISC0912 标准，抗冲击为 15 G 持续 11 毫秒。
