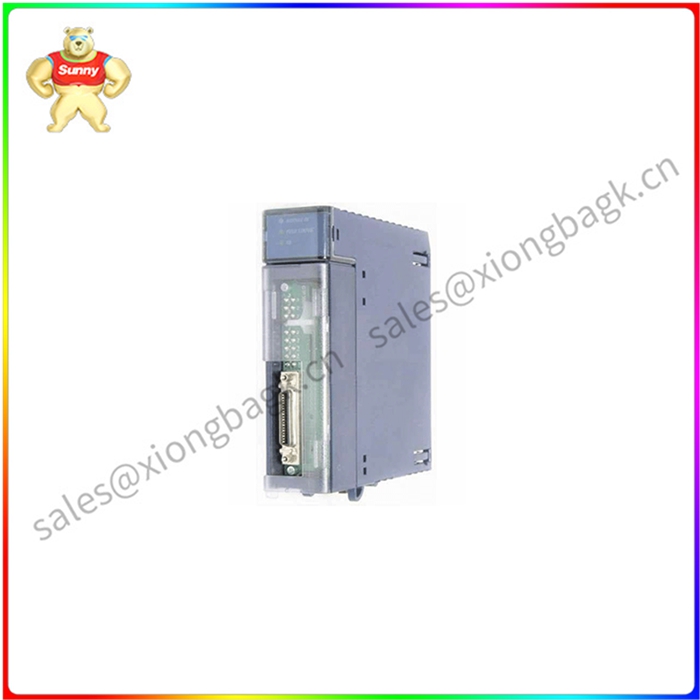

IC697BEM731 GE系列90-70总线控制器模块

IC697BEM731的技术规格

IC697BEM731 是 Genius 总线控制器模块，属于 GE Fanuc 90-70 系列可编程逻辑控制器 （PLC）。该模块主要用于连接多达三十 （30） 个设备，并通过在同一总线上的所有配置设备之间传递令牌来传输数据。

该IC697BEM731具有一 （1） 个通道，用于与位于同一总线上的设备连接，一 （1） 个手持监视器 （HHM） 端口，用于使用 MS DOS 或 Windows 编程软件配置器功能将配置下载到模块。 在交付IC697BEM731时，它没有提供定义的总线地址。配置软件将默认地址设置为 153.6 Kbaud 标准地址，总线地址为 31。可以通过将有效配置下载到 CPU 来修改此默认地址。当配置为 2000 Kbaud（标准）时，通信总线的最大允许距离为 153.6 英尺;配置为 153.6 KBaud（扩展）时为 3500 英尺;配置为 76.8 KBaud 时为 4500 英尺，配置为 38.4 KBaud 时为 7500 英尺。位于同一总线或网络上的所有设备都必须配置相同的波特率，否则可能无法建立通信或遇到通信不稳定的情况。

用于建立网络的物理通信电缆是 Belden 9182 型电缆，GE 目录号为 IC660BLC001,15 英寸，数量为 3，IC660BLC003,36 英寸，数量为 1。总线终结器插头必须安装在总线的两端，目录号为 IC660BLM506 150 欧姆，4 个和 IC660BLM508,75 欧姆，4 个电阻。

IC697BEM731 总线控制器支持通过基于 Windows 的软件配置在 CPU 之间传输全局数据，并且可以使用 IC697 PLC 报警系统进行增强，用于在处理器的数据表上报告带时间戳的故障。该总线控制器模块的后端有一个手持监控端口，用于连接手持监控设备，以及一个用于建立 IC66 总线连接的连接器。IC697BEM731 总线控制器配置了基于 Windows 或 MS-DOS 配置器的功能。默认情况下，基于 Windows 的配置器功能将波特率设置为 153.5 千波特，将串行总线地址设置为 31。其他波特率和串行总线地址可以通过使用配置器功能进行分配。IC697BEM731 总线控制器在安装时执行自诊断，并具有 LED 指示灯，可显示操作和通信状态更新。
