IC697RCM711 90-70 系列可编程逻辑控制器

IC697RCM711 的技术规格

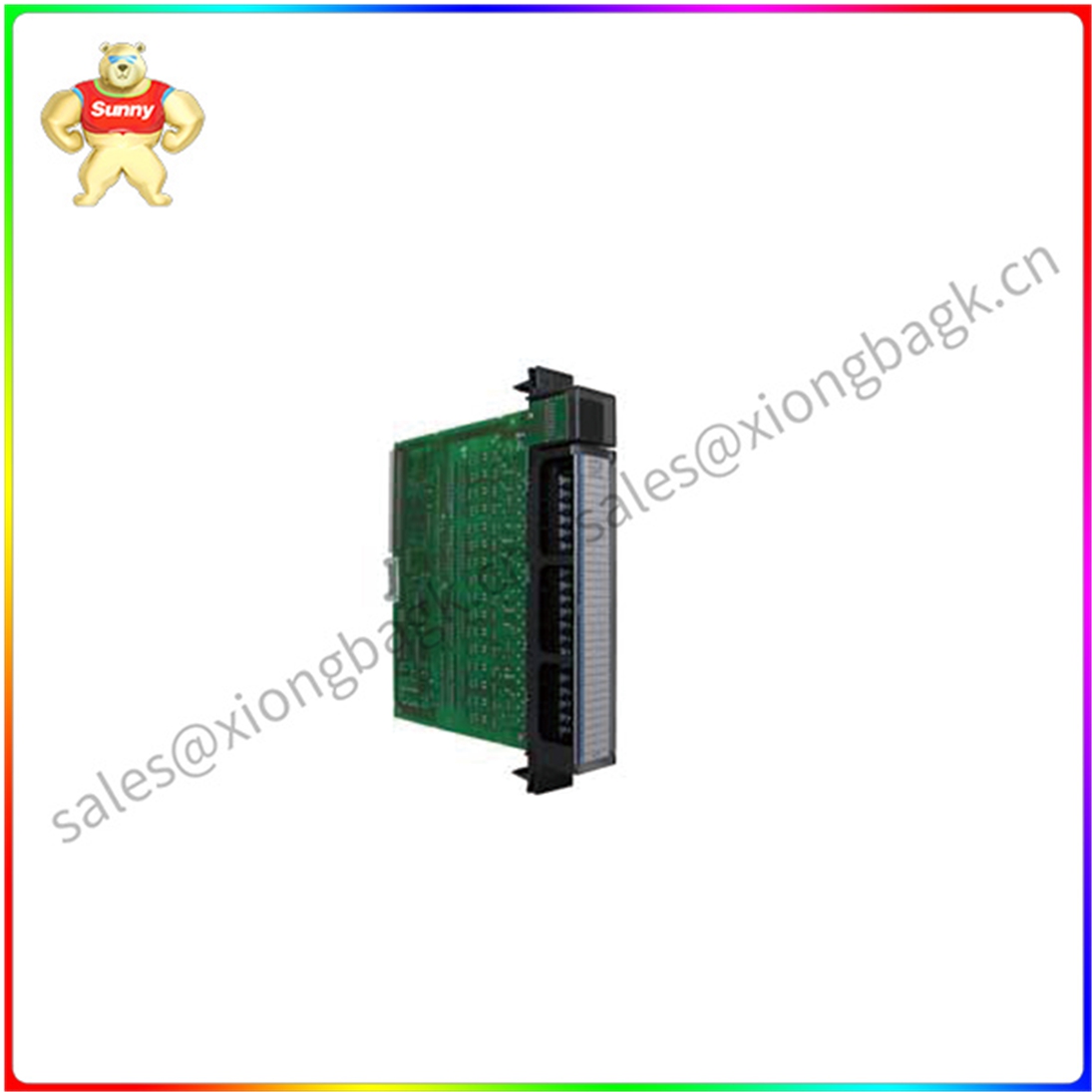

IC697RCM711 是冗余通信模块 （RCM）。它是 90-70 系列可编程逻辑控制器 （PLC） 系列的一部分，具有高速并行总线扩展接口，专为热备用和增强型热备用 CPU 冗余配置而设计。此模块在配对 CPU 之间提供同步路径和 I/O 更新路径，有助于在切换期间快速更新和无干扰地传输 CPU 控制权。IC697RCM711 是冗余系统的一部分，该系统通常由热备用系列 90-70 控制器组成，例如 IC697CPU780、IC697CGR772 和 IC697CGR735;目录号为 IC697BEM713 的总线发射器模块以及目录号为 IC697ACC702 的总线终结器插头。每个 CPU 之间允许的最大电缆距离为 50 英尺或 15 米，但是，RC< 模块可以使用多根电缆，包括 IC600WD005 / 010 / 025 / 050 电缆，长度为 5 英尺或 1.5 米;10 英尺 3 米;25 英尺 7.5 米到 50 英尺或 15 米。或者，可以使用带有集成终端电阻器的 I/O 电缆，例如长度为 10 英尺或 3 米的IC697CBL811或长度为 25 英尺或 7.5 米的 IC697CBL826。该模块具有内置的状态 LED 指示灯，例如 OK、Local Ready、Local Active、remote Ready 和 Remote Active LED 指示灯。它安装了两 （2） 个端口，其中 1 个是虚拟端口和一个支持连接扩展端口 IN 的通信端口。该模块还有一个手动按钮开关，可以触发该开关以启动从活动模块到备用模块的手动切换。

IC697RCM711 模块是 GE Fanuc Automation 90-70 系列产品线中的冗余通信模块。IC697RCM711 通信模块通常用于包括热备用或增强型热备用 CPU 冗余系统的应用程序。这两个系统的连接长度至少为 7.5 米，因此可以根据需要将它们放置在不同的区域。支持此类操作的 CPU 是 IC697CPU780、IC697CGR935 和 IC697CGR772 CPU。GE Fanuc Automation 系列 90-70 IC697RCM711通信模块需要 1.2 安培的电流和 5 伏的总线电压，它还带有一个使用 15 米连接电缆的扩展接口。该模块可以以每秒 500 KB 的数据速率进行通信，并且不需要特定的电气隔离即可运行。该模块旨在与 VME 集成设备配合使用。GE Fanuc Automation IC697RCM711通信模块带有状态指示灯和物理按钮。通过这些按钮，系统的当前状态可以从主机更改为备用单元，反之亦然。
