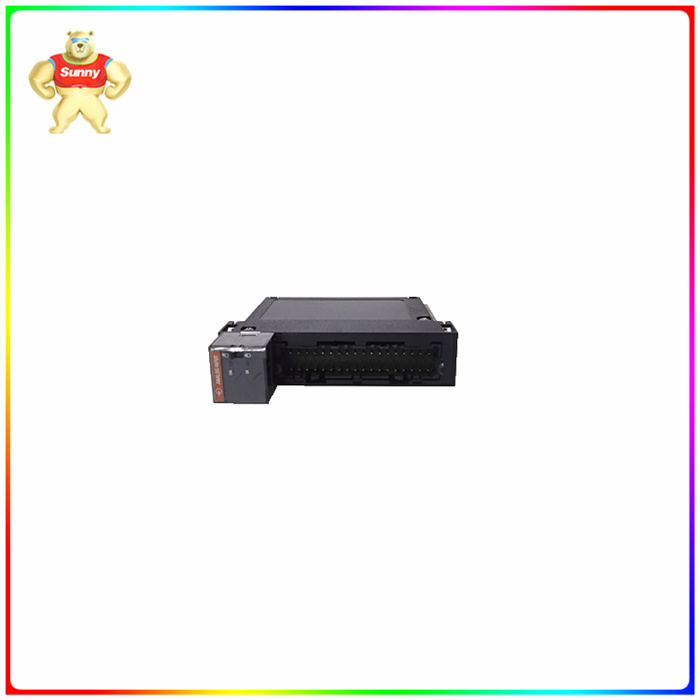

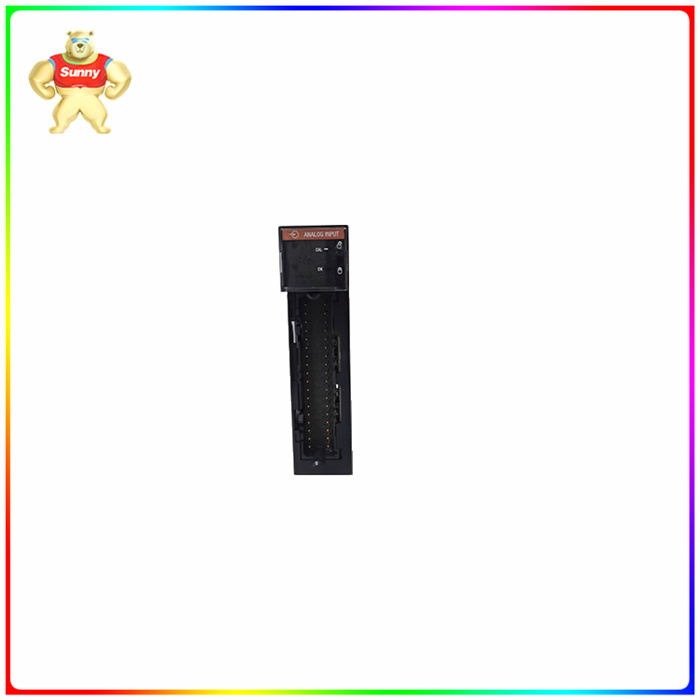

1756-IF16 AB PLC系统模块

1756-IF16 AB PLC系统模块

1756-IF16单个分辨率为320V/计数(15位+符号双极性)@ 10.25V输入范围；160V/计数(16位)@ 0-10.25V输入范围；在0-5.125V输入范围时每计数80V(16位)，在0-20.5 mA时每计数0.32 A(16位)。该模块具有变化的扫描时间，例如单端的16-488 ms；使用差分布线时为8-244毫秒，使用高速差分布线时为5-122毫秒。它内置一个采用适马-德尔塔法的模数转换器电路。转换后的数据按照整数模式(左对齐，2 s补码)IEEE 32位浮点数据格式存储。该模块的校准精度优于电压输入范围的0.05%和电流输入范围的0.15%。

1756-IF16可使用三种不同的方法接线，具体取决于用户和应用的要求，如单端接线、差分接线和高速模式差分接线。当所有输入设备都连接到公共接地时，单端接线方法是佳选择。这是为了将信号输入的一侧与信号地进行比较，以获得差值，然后模块使用该差值为控制器生成数字数据。当应用没有公共接地或可能有单独的信号对时，建议使用差分布线方法。这种布线方法也适用于需要提高抗扰度的环境。差分模式下的通道并不完全相互隔离。如果多个差分输入信号具有不同的电压公共基准，则一个通道可能会影响另一个通道的读取。发生这种情况时，用户应该将输入连接到不同的模块上，或者用隔离输入模块替换非隔离模块。此模式允许8个连接。后，高速模式差分布线方法可以实现快的数据更新。但是，用户需要满足某些条件才能使用高速模式。首先，它使用差分布线方法。第二，在这种模式下，只能使用模块上每四个通道中的一个。1756-IF16模块的功耗为2.3瓦，背板总功率为2.33瓦。输入范围为10伏、0至10伏、0至5伏或0至20毫安。

1756-IF16 Single resolution 320V/ count (15-bit + sign bipolar)@ 10.25V input range; 160V/ Count (16 bits) @0-10.25V input range; 80V(16 bits) per count at 0-5.125V input range, 0.32A (16 bits) per count at 0-20.5mA. The module has variable scan times, such as 16-488 ms single-ended; 8-244 ms when using differential wiring and 5-122 ms when using high-speed differential wiring. It has a built-in analog-to-digital converter circuit using the Sigma Delta method. The converted data is stored in integer mode (left justified, 2 s complement)IEEE 32-bit floating-point data format. The module's calibration accuracy is better than 0.05% of the voltage input range and 0.15% of the current input range.

The 1756-IF16 can be wired using three different methods, depending on user and application requirements, such as single-ended wiring, differential wiring, and high-speed differential wiring. When all input devices are connected to common ground, the single-ended wiring method is the best choice. This is to compare the side of the signal input to the signal ground to obtain a difference, which is then used by the module to generate digital data for the controller. Differential wiring methods are recommended when applications have no common ground or may have separate signal pairs. This wiring method is also suitable for environments where immunity needs to be improved. The channels in differential mode are not completely isolated from each other. If multiple differential input signals have different voltage common references, one channel may affect the reading of the other. When this happens, the user should either connect the input to a different module or replace the non-isolated module with an isolated input module. This mode allows 8 connections. Finally, the high-speed mode differential routing method can achieve the fastest data update. However, users need to meet certain conditions to use high-speed mode. First, it uses a differential wiring method. Second, in this mode, only one of every four channels on the module can be used. The 1756-IF16 module consumes 2.3 watts and the backplane has a total power of 2.33 watts. The input range is 10 volts, 0 to 10 volts, 0 to 5 volts, or 0 to 20 MA.
