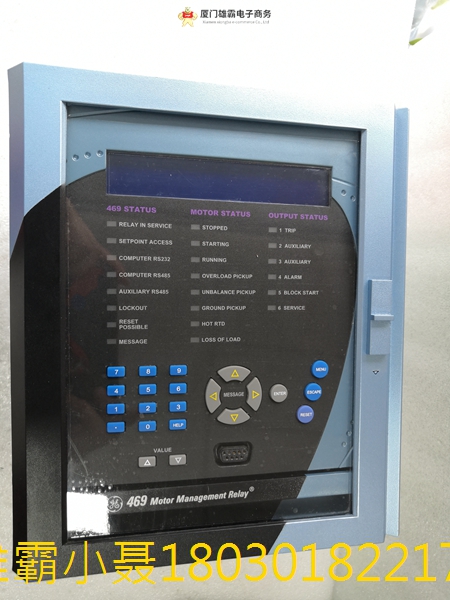

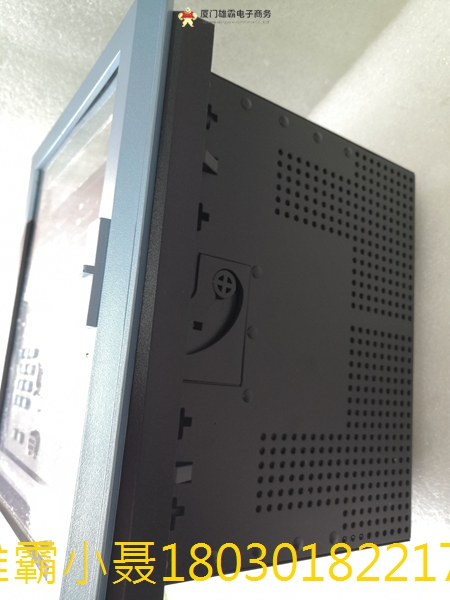

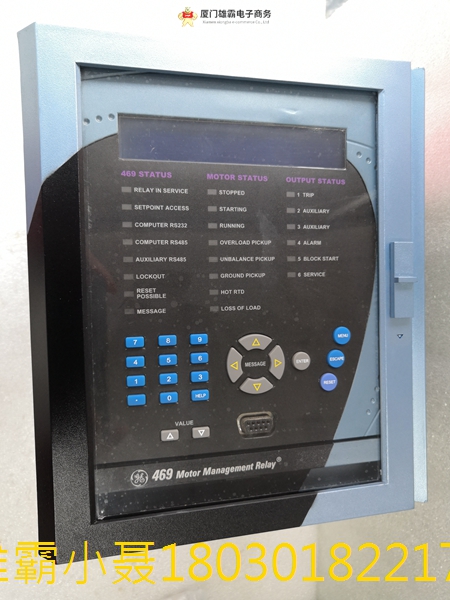

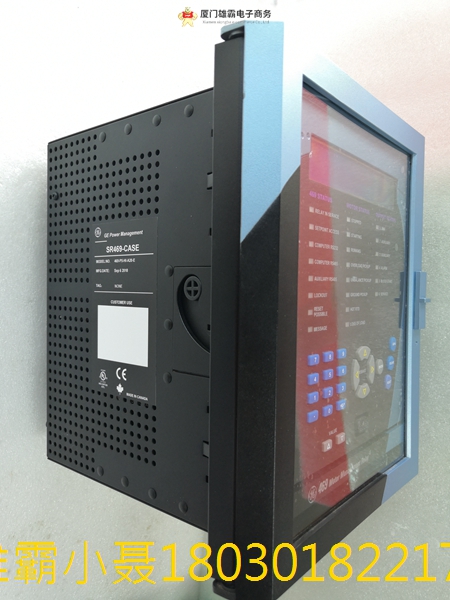

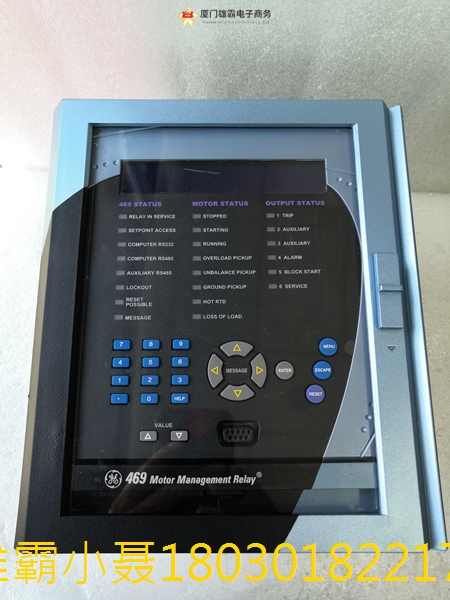

SR469-P5-HI-A20-E 模拟输出和带外壳的 HI 控制功率电机管理继电器

所有SR469-P5-HI-A20-E 功能都是标准的;没有别的选择。在订货时必须指定相位CT二次、控制功率和模拟输出范围。469差分CT输入是现场可编程的CT与1 A或5 A二次。有两个接地CT输入，一个用于GE电源管理50:0.025核心平衡CT，另一个用于接地CT，具有1 a或5 a辅助，也可现场编程。VT输入将在delta或ye配置中容纳VT。除服务继电器外，输出继电器始终是非故障安全的。每个单元都提供了469PC软件。可订购金属演示箱用于演示或测试目的。

SR469-P5-HI-A20-E PC软件:每个继电器免费提供
•演示:可安装469单元的金属手提箱
•SR 19-1面板:单开孔19“面板
•SR 19-2面板:双开孔19“面板
•SCI模块:RS232到RS485转换盒设计用于恶劣的工业环境
•相位CT: 50、75、100、150、200、250、300、350、400、500、600、750、1000
•HGF3, HGF5, HGF8:用于高电阻接地系统的灵敏接地检测。
•469 1“接圈:用于浅开关柜，将继电器的深度减少1 #3/8”
•469 3“接圈:用于浅开关柜，将继电器的深度减少3”
•可选安装套件:额外的安装支持1819-0030




主要优势

• 全面的电机保护加上电压相关的过载曲线、扭矩计量和保护、转子断条保护

• 先进的热模型 - 包括用于定子热保护的多个 RTD 输入

• 大限度地减少更换时间 - 抽屉式结构

• 完整的资产监控 - 温度、模拟 I/O、包括需求和能源在内的完整计量

• 提高辅助设备的正常运行时间 - 通过 I/O 监控

• 减少故障排除时间和维护成本 - 事件报告、波形捕获、数据记录器

• 内置模拟功能简化了测试和调试

• 具有成本效益的信息访问 - 通过标准 RS232 和 RS485 串行端口，以及可选的以太网和 DeviceNet 端口

• 可现场升级的固件和设置 • 可选保形涂层用于暴露在化学腐蚀性或潮湿环境中
