所有SR469-P5-HI-A20-E-H 功能都是标准的;没有别的选择。在订货时必须指定相位CT二次、控制功率和模拟输出范围。469差分CT输入是现场可编程的CT与1 A或5 A二次。有两个接地CT输入，一个用于GE电源管理50:0.025核心平衡CT，另一个用于接地CT，具有1 a或5 a辅助，也可现场编程。VT输入将在delta或ye配置中容纳VT。除服务继电器外，输出继电器始终是非故障安全的。每个单元都提供了469PC软件。可订购金属演示箱用于演示或测试目的。
469PC软件:每个继电器免费提供
•演示:可安装469单元的金属手提箱
•SR 19-1面板:单开孔19“面板
•SR 19-2面板:双开孔19“面板
•SCI模块:RS232到RS485转换盒设计用于恶劣的工业环境
•相位CT: 50、75、100、150、200、250、300、350、400、500、600、750、1000
•HGF3, HGF5, HGF8:用于高电阻接地系统的灵敏接地检测。
•469 1“接圈:用于浅开关柜，将继电器的深度减少1 #3/8”
•469 3“接圈:用于浅开关柜，将继电器的深度减少3”
•可选安装套件:额外的安装支持1819-0030
主要优势
• 全面的电机保护加上电压相关的过载曲线、扭矩计量和保护、转子断条保护
• 先进的热模型 - 包括用于定子热保护的多个 RTD 输入
• 大限度地减少更换时间 - 抽屉式结构
• 完整的资产监控 - 温度、模拟 I/O、包括需求和能源在内的完整计量
• 提高辅助设备的正常运行时间 - 通过 I/O 监控
• 减少故障排除时间和维护成本 - 事件报告、波形捕获、数据记录器
• 内置模拟功能简化了测试和调试
• 具有成本效益的信息访问 - 通过标准 RS232 和 RS485 串行端口，以及可选的以太网和 DeviceNet 端口
• 可现场升级的固件和设置 • 可选保形涂层用于暴露在化学腐蚀性或潮湿环境中

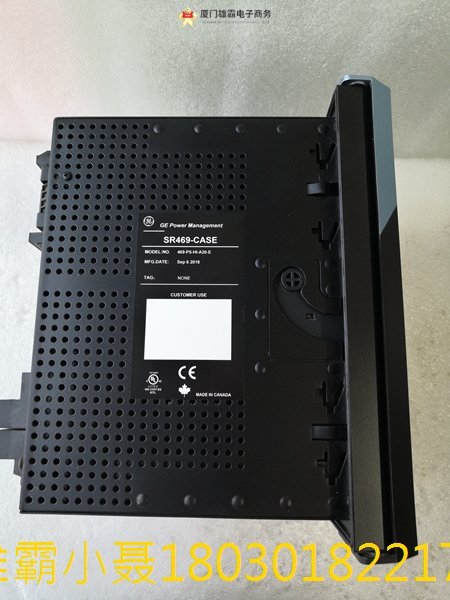

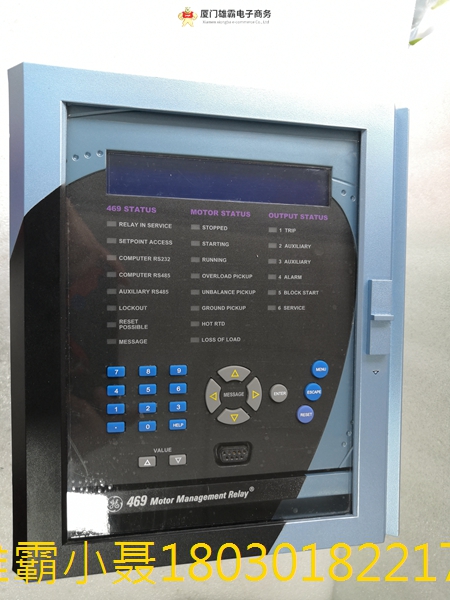

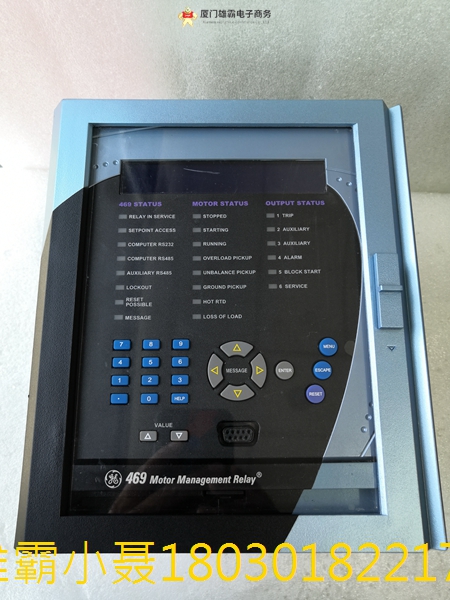

SR469-P5-HI-A20-E-H是一种数字电机保护系统，旨在保护和管理中型和大型电机和驱动设备。它包含了全范围的选择性启用，自包含的保护和控制元素，详见功能框图和功能表。
SR469-P5-HI-A20-E-H 的主要保护功能是具有六个关键要素的热模型:
•过载曲线
•不平衡偏差
•热/冷安全失速比
•电机冷却时间常数
•启动抑制和紧急重启
•RTD偏置
曲线可以采用三种格式之一:标准、自定义或电压相关。对于所有的曲线风格，SR469-P5-HI-A20-E-H保留热内存的热容量使用寄存器，每0.1秒更新一次。过载拾取器确定运行过载曲线的起点。
SR469-P5-HI-A20-E-H 条标准过载曲线具有标准形状，乘法器值为1至15。电压相关过载曲线用于高惯性负载应用，其中电机加速时间实际上可以超过安全失速时间和电机热限制。在电机加速过程中，程序设定的热过载曲线根据系统电压水平动态调整。过载曲线类型和形状的选择是基于电机供应商提供的电机热极限曲线。
