A6500-SR 系统机架，11 UM, 1 RC, 2 CC插槽 EMERSON

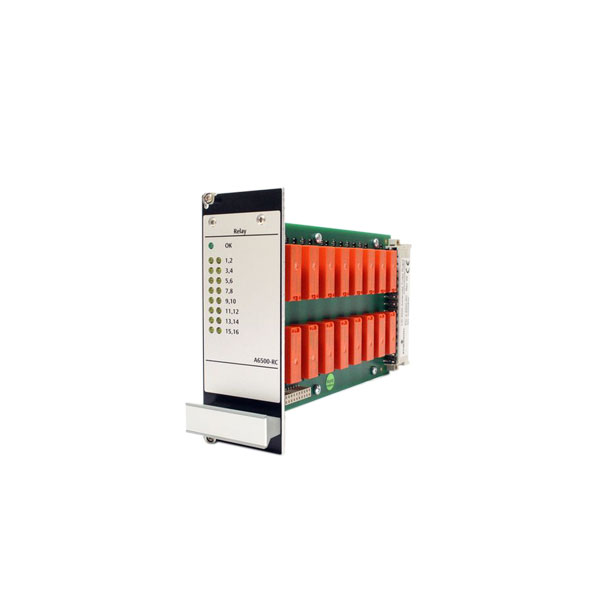

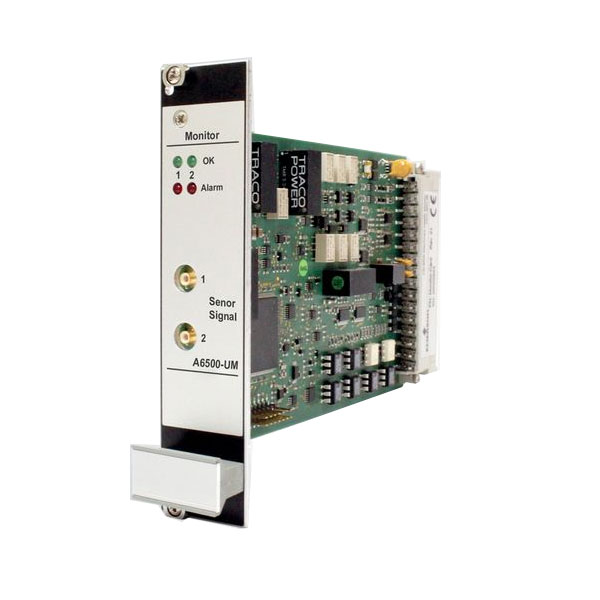

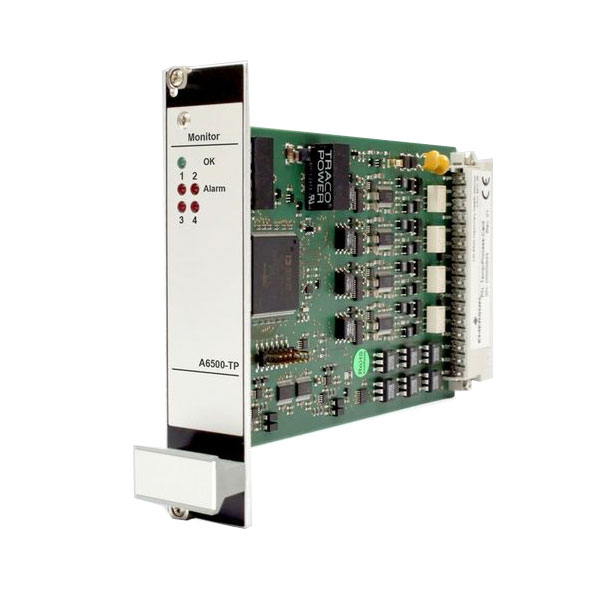

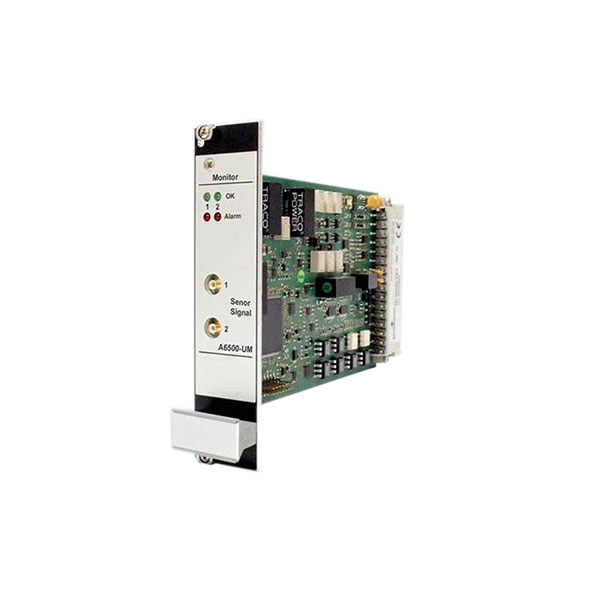

A6500-SR 系统框架是 CSI 6500 ATG 机械保护系统的一部分。它是 19 ” 的框架结构 (84HP 宽，3RU 高 )。A6500-SR 系统框架能够安装 11 块保护卡件 (2 通道 A6500-UM 通用测量卡和 / 或者 4 通道 A6500-TP 温度过程量卡 )，1 块 A6500-RC 继电器卡，和块 A6500-CC 通讯卡 — 2 块用于冗余通讯的通讯卡。 A6500-SR 系统框架的背板使用了压入式弹簧连接端子，用于接入输入和输出信号，传感器的原始信号使用 D-sub 接口输出，拨码开关用于设置键相信号和二进制输入。 11 块用于保护的卡件均有 4 个 8 孔的压入式弹簧连接端子用于连接不同种类的传感器 (电涡流传感器，压电式传感器，地震式传感器，热电阻等等)，二进制输入，二进制输出(功能输出 )，电流输出和脉冲输出。可使用的测量通道数和所有的其它功能都取决于安装的卡件您可以使用第二个系统框架将当前的系统扩展成 6RU 的系统。这种情况下，第 一个框架上的通讯卡将被这 2 个框架同时使用

A6500-SR 系统机架是 AMS 6500 ATG 机械保护系统的一部分。其为 19" 机架(宽 84HP，高 3RU)。系统机架允许您 多安装 11 个保护卡(两通道 A6500-UM 通用测量卡和/或四通道 A6500-TP 温度程序卡)，一个 A6500-RC 继电器卡和一个 A6500-通讯卡——提供冗余通讯的两个通讯卡。
3U尺寸，减小1槽位插入模块

机柜空间要求从一半开始

传统的6U卡。

符合API 670标准;

支持热插拔模块。

“密码保护用户配置”。

自检设施包括

监控硬件、电源输入、

还有硬件温度。

包括支持AMS 6500的sd卡

ATG预测功能

SNTP时间同步

2000个可自由分配的modbus寄存器
