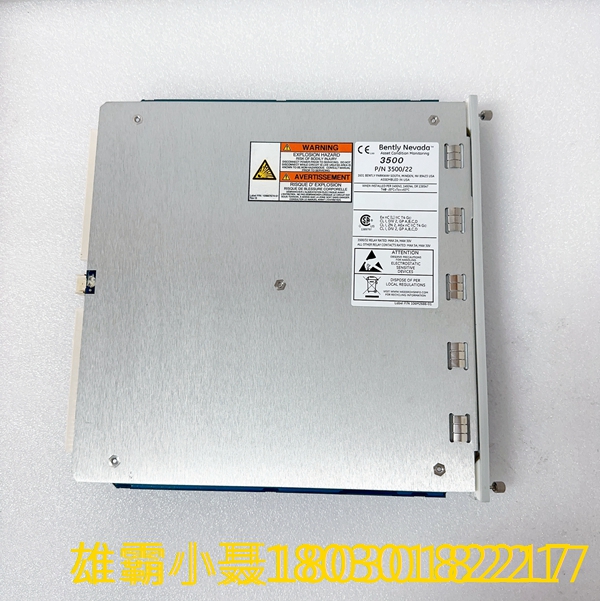

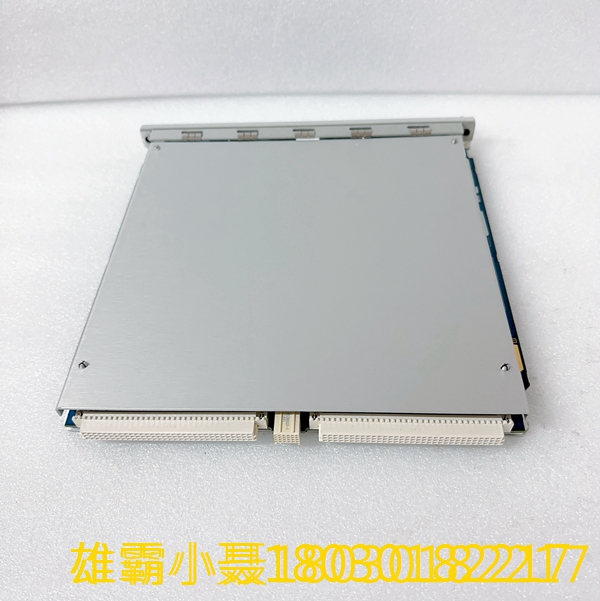

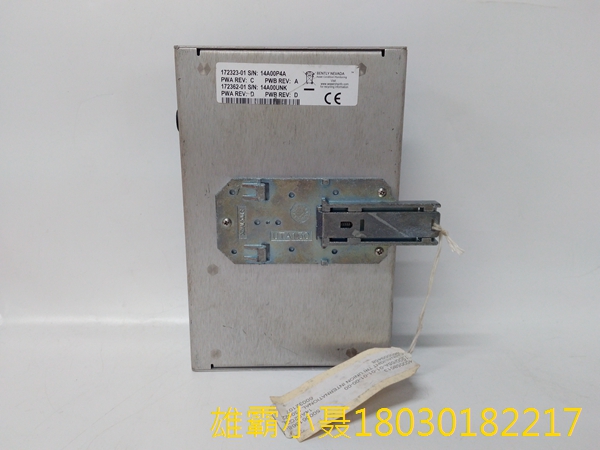

本特利内华达 3500/22M 瞬态数据接口

描述 3500 瞬态数据接口 (TDI) 是 3500 监控系统和 GE 的 System 1® 机械管理软件之间的接口。TDI 结合了 3500/20 机架接口模块的功能和通信处理器(如 TDXnet)的数据收集功能。TDI 在 3500 机架的 RIM 插槽中与 M 系列监视器(3500/40M、3500/42M 等)一起运行，以连续收集稳态和瞬态波形数据，并通过以太网链路将这些数据传送到主机软件。静态数据捕获是 TDI 的标准配置，但是使用可选的通道启用磁盘将允许 TDI 捕获动态或瞬态数据。TDI 与以前的通信处理器相比在多个方面都有改进，并在 3500 机架中集成了通信处理器功能。尽管 TDI 提供了整个机架共有的某些功能，但它不是关键监控路径的一部分，并且对整个监控系统的正常、正常运行没有影响。每个 3500 机架需要一个 TDI 或 RIM，它们始终占用插槽 1(电源旁边)。对于三重模块化冗余 (TMR) 应用，3500 系统需要 TDI 的 TMR 版本。除了所有标准 TDI 功能外，TMR TDI 还执行“监控通道比较”。3500 TMR 配置使用监控选项中指定的设置执行监控表决。使用这种方法，TMR TDI 持续比较来自三 (3) 个冗余监视器的输出。如果 TDI 检测到来自其中一个监视器的信息不再等同于(在配置的百分比内)其他两个监视器的信息，它会将监视器标记为错误并在系统事件列表中放置一个事件。

订购信息

选项列表和部件号 3500/22M TDI 模块和 I/O 3500/22-AXX-BXX-CXX

A：瞬态数据接口类型 0 1 标准(用于标准监控应用) 0 2 TMR(仅用于需要三重模块化冗余配置的应用)。

B：I/O 模块类型 0 1 10Base-T/100Base-TX 以太网 I/O 模块 0 2 100Base-FX(光纤)以太网 I/O 模块

C：机构批准选项 0 0 无 0 1 CSA/NRTL/C 0 2 CSA/ATEX

规格 输入 功耗 10.5 瓦数据 前面板：大 115.2 kbaud RS232 串行通信 10Base-T / 100Base-TX I/O：10Base-T 或 100Base-TX 以太网，自动感应 100Base-FX I/O：100Base-FX 光纤以太网

输出 前面板 LED OK LED：

指示 3500/22M 何时正常运行

TX/RX LED：

指示 3500/22M 何时与机架中的其他模块通信。

TM LED：

指示 3500 机架何时处于 Trip Multiply 模式。

CONFIG OK LED：

表示 3500 机架具有有效配置。

I/O 模块 OK 继电器：

继电器指示 3500 机架何时正常运行或何时在机架内检测到故障。用户可以选择“OPEN”或“CLOSED”触点来通知 NOT OK 条件。该继电器始终作为“正常通电”运行。

OK 继电器：

额定值为 5A @ 24 Vdc/120 Vac，120 Watts/600 VA 开关电源。

常闭触点：

提供消弧器。
