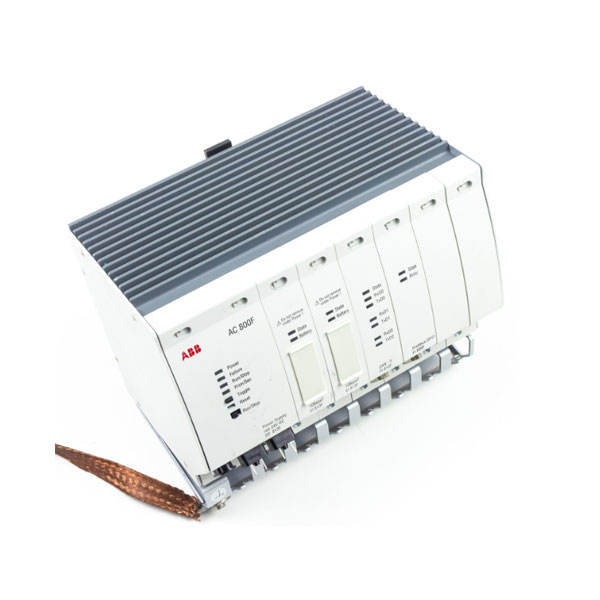

AC 800F – 现场控制器
ABB DCS AC 800F 控制器分配来自四个现场总线网关的过程和诊断数据。如果需要，它还可以与各种现场总线类型一起工作——当然，这 是对“传统”控制器的常规任务的补充。由于其紧凑而坚固的设计，AC 800F 既适合安装在控制室，也适合直接在现场的接线盒中使用。
面向未来的经济可靠
AC 800F 提供了新的可能性，将“简单工程”与开放式现代系统架构相结合：
可用性：各级冗余
自由选择：PROFIBUS、FOUNDATION Fieldbus 或 HART;或这些协议的组合
高效工程：支持 FDT/DTM只需一种工具即可进行工程设计、调试和诊断
资产优化和批处理
系统工程涵盖现场总线和设备配置
用于远程诊断的板载网络服务器
AC800F 订购信息
AC800F 零件号参数有存货
现场控制器主单元
检查库存
PM802F包括机架，CPU，8M检查库存
PM803F包括机架，CPU，16M检查库存
电力供应商
检查库存
SA811F现场控制设备220VAC-24VDC检查库存
SD812F现场控制设备24VDC-24VDC检查库存
以太网模块
检查库存
EI811F10Base2模块检查库存
EI812F用户界面模块检查库存
EI813F10Base T模块检查库存
其他通讯模块
检查库存
FI810FCAN模块检查库存
FI820FModbus模块检查库存
FI830FProfibus-DP V1 模块检查库存
FI840FFF模块检查库存
配饰
检查库存
TK807FSA801F/SA811F业务线检查库存
TK808FSA801F/SA811F服务线，欧标插头检查库存
TK809FSA801F/SA811F服务线，美规插头检查库存
TK802FSD802F业务线检查库存
TK821F串口通讯电缆，0.5m检查库存
TK831FCAN通讯电缆，0.5m检查库存
TK811FCAN通讯电缆，3m检查库存
TK817FCAN通讯电缆，100m检查库存
TK890F诊断电缆 5m检查库存
TK891F诊断电缆 10m检查库存
TB870F通讯接线板检查库存
AM811F电池模组检查库存
AM895F(4)前面板(4个一袋)检查库存
SB808FRAM备用电池(EI8**F模块)检查库存
SY809F电池支架检查库存

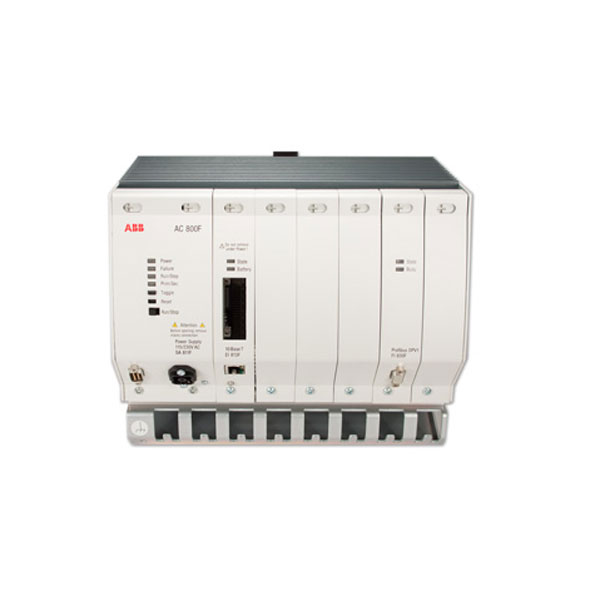

ABB DCS AC 800F 硬件
ABB AC 800F 采用模块化结构。AC 800F CPU 设计为背板，可以根据应用连接各种模块——电源单元、以太网或现场总线模块。在现场总线方面，可提供用于 PROFIBUS-DPV1、FOUNDATION 现场总线 HSE、MODBUS(主/从、RTU 或 ASCII)、IEC 608 0-5-101 和 CAN for Freelance Rack I/O 的模块。现场总线线路和连接的 PROFIBUS 从站完全使用 Control Builder F 工程工具进行配置和参数化。配置不需要更多的外部工具。PROFIBUS 从站可以使用 GSD) 文件或 FDT/DTM) 集成到系统中。对于 FOUNDATION 现场总线，使用 CFF 或 DD 文件进行配置。即使没有连接现场设备，这也允许现场总线参数化。
Freelance Rack I/O 也可以连接到 ABB AC 800F，在这种情况下使用 CAN 模块。这允许您为每个 AC 800F 操作五个 I/O 机架，总共约 1000 个 I/O。I/O 机架配备了一个链接模块和多达九个 I/O 模块，并且可以单独安装在距 AC 800F 远 400 m 的位置。
AC 800F 现场总线模块
ABB AC 800F 使用现场总线模块来收集和处理实时数据和诊断数据。一台 AC 800F 多可安装四个现场总线模块。
现场总线模块具有以下任务和
特性：
• 过程和系统之间的电气隔离
• 模块状态的状态 LED
• 独立的故障检测和故障信号
• 现场总线线路的连接
现场总线模块的详细信息
类型频道功能
CAN模块1个多可连接 5 个 Freelance I/O 机架
串口模块
PROFIBUS模块1个全值 PROFIBUS DPV1 主站
FF-HSE模块1个用于连接多达 10 个 LD 800HSE 链接设备，具有 10/100 MBaud 自动感应双绞线连接
以太网模块
Freelance 系统中的过程站以及操作员和工程师级别通过以太网相互通信。
系统总线的以太网模块
类型频道功能
以太网模块1个双绞线连接 10 base T，用于连接到集线器或交换机
以太网模块1个用于细同轴电缆 (Cheapernet) 的 BNC 连接 10 底座，10 MBit/s
以太网模块1个AUI 连接 10 base 5 和 10 base FL 通过耦合器
ABB 交流 800F 工程
ABB AC 800F 控制应用程序可以使用 Control Builder F 在五种 IEC 61131-3 方言中的任何一种中创建。
请参阅 工程工具 Control Builder F
ABB AC 800F 功能范围
Freelance 系统提供的 ABB AC 800F 功能范围对应于 IEC 61131-3 中定义的基本电源，此外还有许多其他高性能、经过行业验证的功能和功能块。它们包含在功能块库中，并且可以通过用户特定的功能块进行补充。在设计站和配置过程中，过程站的处理能力和速度可以很容易地适应自动化任务的需求。处理站中的程序执行基于面向任务的实时多任务操作系统，从而实现灵活的程序处理策略。
不同的模式可用于任务执行：
周期时间从 5 ms 起的循环处理
快的处理速度(PLC 模式)
与用户任务一起，系统任务(也可以在其中处理功能)自动可用。如果发生以下事件，这些任务将执行一次：
跑步
停止
冷启动
热启动(电压恢复)
冗余切换
错误
在一个过程站中多可以配置八个循环用户任务和一个 PLC 模式任务。
智能连接装置
由于AC 800F同时拥有PROFIBUS(PROFIBUS DP)和FOUNDATION现场总线(FF-HSE)的高速连接，两种现场总线技术(PROFIBUS PA和FF-H1)中速度较慢的总线可以通过智能连接链接设备。
这些设备允许将多条慢速总线连接到一条快速总线，其优点是与直接连接慢速现场总线相比，可以将更多的现场设备连接到 ABB DCS AC 800F 站。
高安全性
为了实现安全操作和高工厂可用性，ABB DCS AC 800F 支持所有级别的冗余。这提高了安全性并避免了生产停机!冗余可用于：
系统总线(标准以太网解决方案)
控制器
输入/输出模块
现场总线主机
现场总线
链接设备
恒指通信
高灵活性
数字通信使自动化技术变得更好。现场总线技术如今已得到验证并被用户广泛接受，可以执行传输过程和诊断数据的任务。这是资产优化等新应用的支持技术
ABB AC 800F 收集和处理来自多达四条现场总线线路的信号和诊断数据。如果需要，它还可以同时与各种现场总线类型一起工作——当然，这是对“传统”过程站的常规任务的补充。此外，ABB DCS AC 800F 采用紧凑的模块化设计，使其成为几乎适用于所有类型应用的通用电子元件。它适用于：简单安装在开关室和直接在现场使用。利用此技术提供的优势：
ABB DCS AC 800F 允许您使用能满足您要求的现场总线类型：
现场总线
基金会现场总线
MODBUS协议
总线
IEC 870-5 遥控协议
用于连接输入/输出模块的 CAN 总线
带 PROFIBUS 远程 I/O 的 HART
高效的工程设计
为了实现一致的配置、调试和诊断——从图形到现场设备——您只需要一个工程设计工具。该工具
通过其一致的系统范围数据库以熟悉的方式支持特定于现场总线的配置。这包括：
通过 GSD/GSE 文件或 FDT/DTM 对现场设备和远程 I/O 进行配置和参数设置
用于控制器和设备检查的集成诊断，带有自动警报
自动生成操作显示
总线拓扑和参数，例如传输速率和地址
