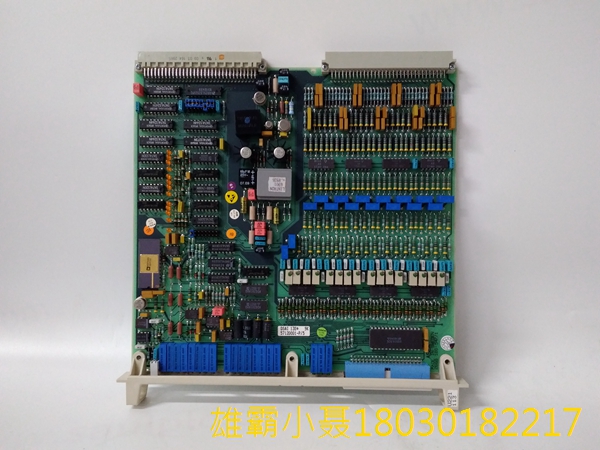

产品编号：3BSE007949R1
ABB 型号名称：DSAI146
目录说明：DSAI146 模拟输入。第 31 单元 铂100,
详细描述：模拟输入单元
关税税号：85389091
产品净深/长度：324毫米
产品净高：22.5毫米
产品净宽：234毫米
产品净重：0.4公斤
模拟量在时间上、取值上是连续的。
对模拟量按一定时间间隔取值，称为采样。采样后得到的值即为离散量。显然，离散量在时间上是离散的，即只在采样的瞬间代表当时的模拟量值，其他时刻的模拟量的值不代表。但取值上是连续的。
用数值来逼近离散量，即求与实际的离散量
接近的数字量，称为量化。量化后的离散量称为数字量。数字量在时间与取值上都是离散的。
PLC只能处理数字量，而要用它控制模拟量，必须先要对这些模拟量进行采样与量化。
正是要量化，所以量化后的值总是与模拟量的原值存在误差，但这个误差是可控的。办法靠选用合适的输入、输出模块的位数。如用8位输入模块，其量化的值只能是0到255(16进制FF)之间的整数。故其分辨率为256分之一。如果选的位数多，分辨率高精度也高。单位数多，模块也贵。高过16位时还要用双字指令处理，但这也将增加资源开销和处理时间。
误差可得到控制是一个重要的优点，只是这里也有一个合理的“度”，应在保证精度的要求下，力求减小位数。
2、断续
正是要采样，所以是断续的。只是在PLCI/O刷新时，输入模块才把实际值读入PLC;输出模块或输出点才把控制信号输给系统，并控制系统。只有在这时，才相当于它的采样开关合上，系统是闭合的。但这个闭合时间是很短暂的。而较长的时间是用在PLC运行程序、对采集到的数据进行处理。而这期间系统闭环是断开的。可见，PLC模拟量控制系统是典型的采样控制系统。
为了保证采样信号能较少失真地恢复为原来的连续信号，根据采样定理，采样频率一般应大于或等于系统频率的两倍。大频率是系统幅频特性上幅值为零时的频率。
3、时延
实际系统本身的惯性及动作传递也有个过程，有一定时延。用PLC进行控制，采样、信息处理及控制输出也有个过程，更有时延。在实施一个新一轮的控制作用后，不能指望立即就会有所反应。所以，不能因为一时不能得到所期望的反应，就一味地改变控制作用。那样，很可能使系统出现不稳定。再如，用PID控制，其运算间隔不应太短，如无特殊措施，其间隔起码要大于程序的扫描周期等。
