IMHSS03 ABB阀门位置控制模块 定位汽轮机节流阀

IMHSS03液压伺服

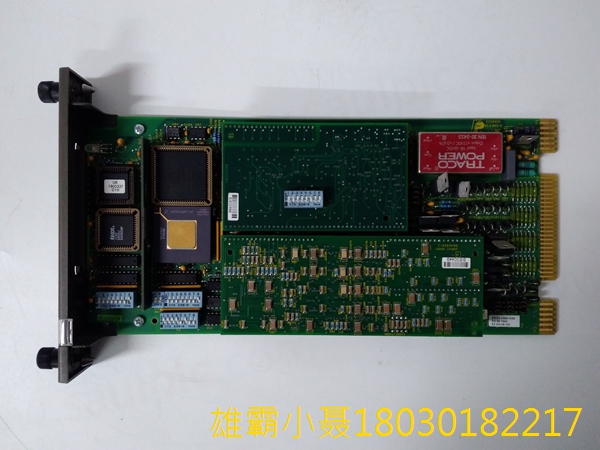

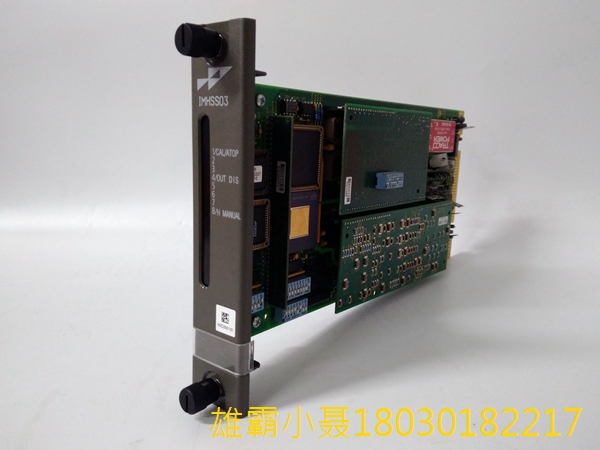

IMHSS03液压伺服模块是阀门位置控制模块。它提供了一个接口，通过该接口，Harmony控制器可以驱动伺服阀或I/H转换器，以提供液压执行器的手动或自动控制。控制器利用功能代码55或150(液压伺服)来配置和访问模块输入/输出通道。该模块的典型用途是定位汽轮机节流阀和控制阀，燃气轮机燃料阀，进口导叶和喷嘴角度。通过调节伺服阀的电流，IMHSS03模块可以启动执行器位置的变化。然后液压执行器可以定位，例如，燃气轮机燃料阀或蒸汽调节阀。当阀门打开或关闭时，它调节燃料或蒸汽流向涡轮机，从而控制涡轮机的转速。线性可变差动变压器(LVDT)为液压伺服模块提供执行器位置反馈。IMHSS03模块是一个带有板载微处理器、存储器和通信电路的智能I/O模块。在大多数应用中，IMHSS03模块与IMFCS01频率计数器模块配合使用。

Harmony机架I/O集成了各种输入和输出设备，将过程信号接口到SymphonyTM企业管理和控制系统。一个IMHSS03液压伺服模块和一个IMFCS01频率计数器模块接口领域的输入和输出用于涡轮控制。每个模块由一块印刷电路板组成，占用模块安装单元(MMU)的一个插槽。一般来说，印刷电路板上的跳线和开关以及终端单元上的跳线和分流器配置模块及其I/O通道。一条电缆将I/O模块与其终端单元连接起来。现场布线的物理连接点在终端单元上。

General Mounting Occupies one slot in a standard module mounting unit. Environmental Ambient temperature 0° to 70°C (32° to 158°F) Relative humidity 5% to 95% up to 55°C (131°F) (noncondensing) 5% to 45% at 70°C (158°F) (noncondensing) Altitude Sea level to 3 km (1.86 miles) Air quality Noncorrosive Surge protection Meets IEEE-472-1974 surge withstand capability test. CE mark declaration (pending for IMFCS01) This product, when installed in a Symphony cabinet, complies with the following Directives/Standards for CE marking. EMC96 Directive 89/336/EEC EN50082-2 Generic Immunity Standard - Part 2: Industrial Environment EN50081-2 Generic Emission Standard - Part 2: Industrial Environment Low Voltage Directive 73/23/EEC EN61010-1 Safety Requirements for Electrical Equipment for Measurement, Control and Laboratory Use - Part 1: General Requirements
