IS200TRLYH1BGF 终端中继卡 General Electric 生产的 PCB 或印刷电路板

IS200TRLYH1BGF 是一种称为终端中继卡的设备。这是一种由 GE 或 General Electric 生产的 PCB 或印刷电路板。IS200TRLYH1BGF 是通用电气 Mark VI 系列中的一个组件。Mark VI 系列只是构成 Mark 汽油和/或汽轮机控制器系列的几个系列之一。

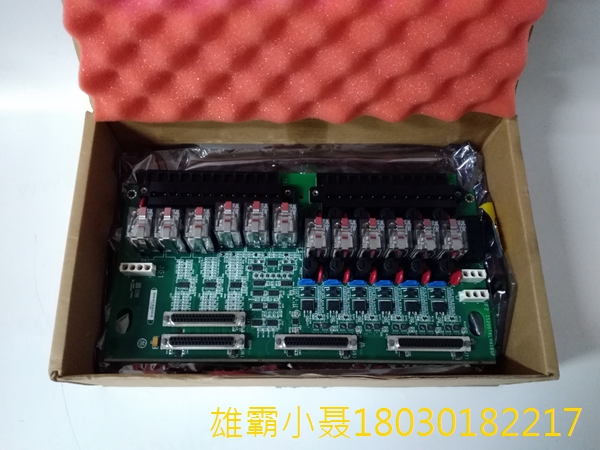

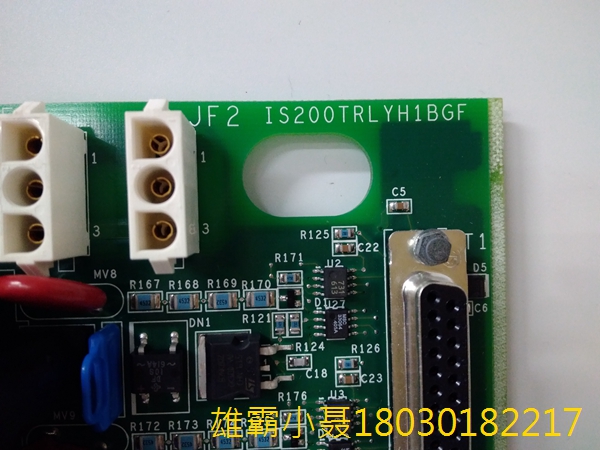

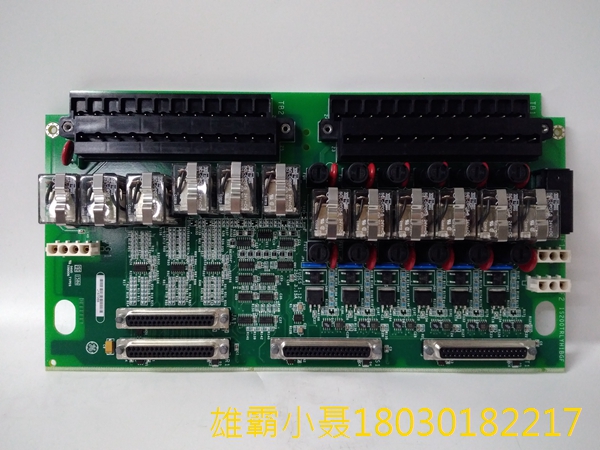

IS200TRLYH1BGF 电路板很大，呈矩形，包含许多电子元件。IS200TRLYH1BGF 上大的组件是两 (2) 个长黑色接线端子。这些设备可以容纳一组称为端子的银色金属组件。IS200TRLYH1BGF 上的每个接线端子都有二十四 (24) 个这样的小端子。每一个都被编号为从一到四十八。IS200TRLYH1BGF 的中心被排列成垂直线的一系列继电器或接触器占据。继电器为灰色和黑色，带有由透明塑料制成的盖子。六 (6) 个黑色晶体管位于 IS200TRLYH1BGF 上半部分继电器的两侧。与这些晶体管中的每一个配对的是一个圆形的红色 MOV 或金属氧化物变阻器。一 (1) 个附加金属氧化物变阻器位于 IS200TRLYH1BGF 的左下角。在整个 IS200TRLYH1BGF 中可以找到许多集成电路。可以发现六 (6) 个纯蓝色电容器排成一行，位于晶体管和金属氧化物变阻器的右侧。



IS200TRLYH1BGF 用于数据链路层有效载荷

一个微片包括256个字节。每个字节在一个通道上发送，字节在链路宽度上交错，与前几代的布局一致。微片的前236个字节用于TLP，随后6个字节用于数据链路层有效载荷(DLP)，随后8个字节用于覆盖TLP和DLP的前242个字节的CRC，随后6个字节用于覆盖整个微片的FEC。

如图4中使用不同的颜色组合所示，三个具有单符号纠错能力的FEC组被交织在连续的字节上。每种颜色是不同的FEC组，分别包括85B、85B和84B。由于这种3向FEC交织，只要突发长度< = 16，突发错误就不会影响同一FEC组的两个符号。因此，如果突发长度< =16，则可以纠正一个微片中FBER的一次出现，并且我们没有得到跨通道的相关误差。PCIe 6.0规范通过约束DFE(判决反馈均衡器)抽头权重并平衡发射机均衡(TxEQ)、CTLE(连续时间线性均衡)和DFE均衡参数，确保突发长度> 16发生的概率小于FBER。诸如格雷编码和预编码的其他技术已经被部署来减轻相关误差的影响。我们进行了广泛的分析，以确保部署了PCIe技术的不同平台上的各种渠道都能满足这一要求。
