REF542plus多功能保护和开关室控制单元是前REF542单元的进一步发展。与它的前身一样，它具有以下功能:保护、测量、控制、监控上述所有功能和电能质量功能都集成在一个可编程的环境中。这些新一代设备的卓越灵活性和可扩展性导致了一个智能和干净的解决方案，传统方法将是无效和昂贵的。下图展示了几种配电盘中ref542 +的安装示例。

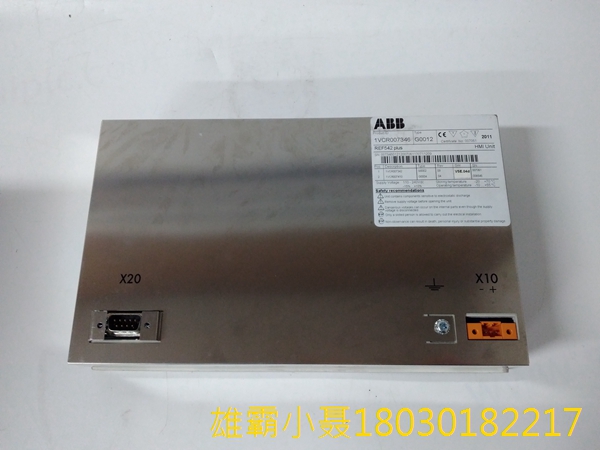

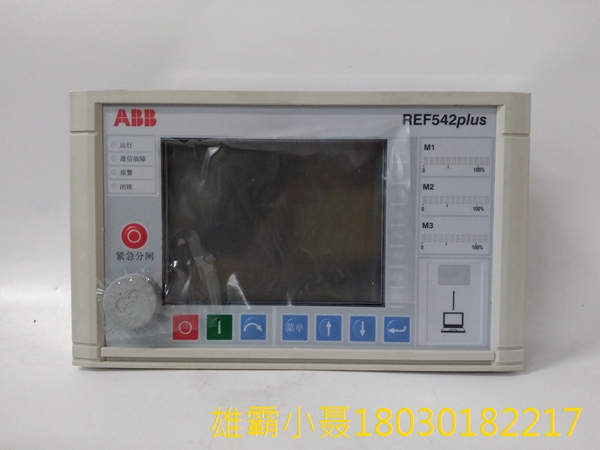

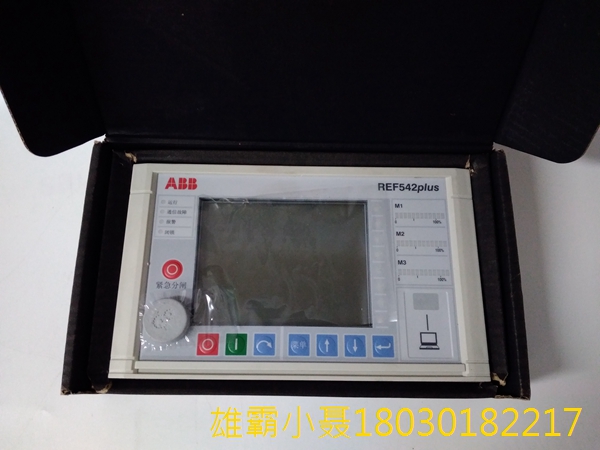

如图3所示，REF542plus由两个部分组成，一个中央单元和一个独立的人机界面(HMI)。中央单元包含电源、处理器、模拟和二进制输入输出(I/O)模块，以及用于补充功能的可选模块。人机界面控制单元是一个独立的单元，有自己的电源。它可以安装在低电压(LV)舱门上，也可以安装在靠近中央机组的专用舱内。HMI通常用于设置保护参数和对开关柜内的开关设备进行本地操作。HMI通过RS485接口通过屏蔽隔离双绞线连接到中央单元。图4显示了中央单元和人机界面控制单元在开关柜配电盘的低压室中的安装情况。
REF542plus的功能可以通过用户特定的配置来定制系统需求。在调试期间加载特定于用户的配置。为此，配置计算机，通常是一台运行Windows NT的个人计算机(笔记本电脑)，连接到HMI控制单元正面的光接口上。多功能单元ref542 +与中压(MV)初级处理的接口如下:模拟输入用于测量来自仪器变压器或非传统传感器的电流和电压信号，带光耦合器的二进制输入用于对待处理的外部信号进行电分离;具有传统机械继电器的二进制输出或用于控制开关设备的静态输出;可选四通道模拟输出0至20mA或4至20mA可选连接ABB或第三方站自动化系统。
