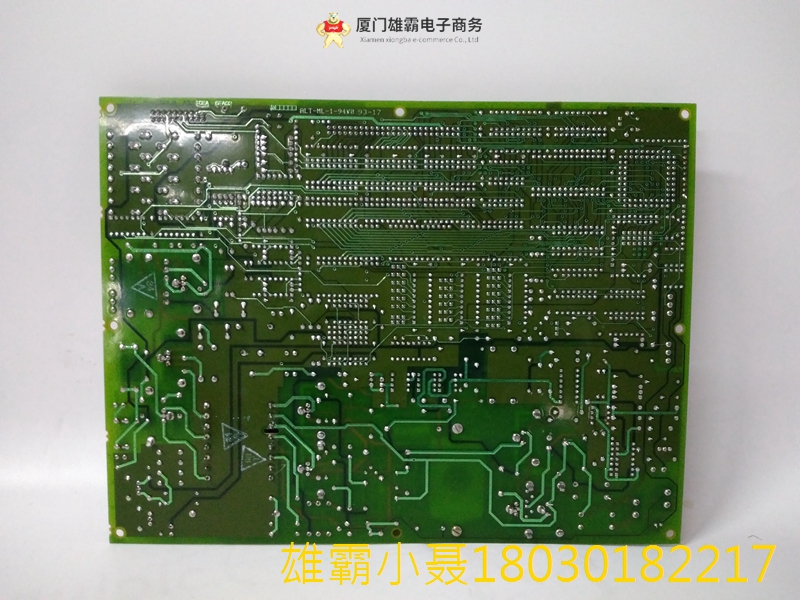

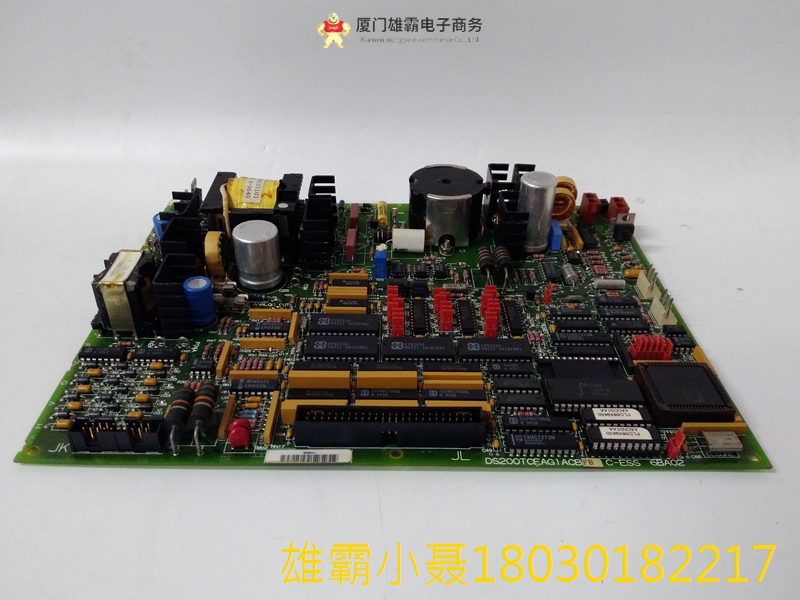

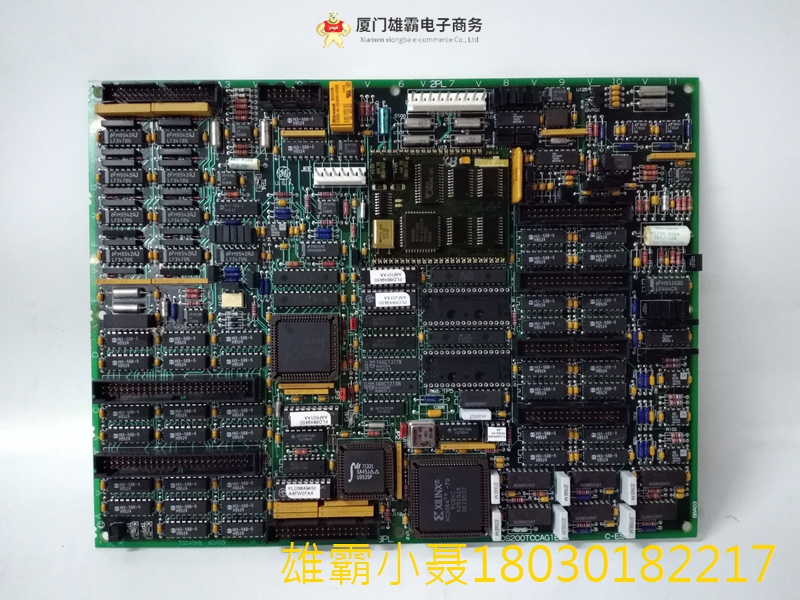

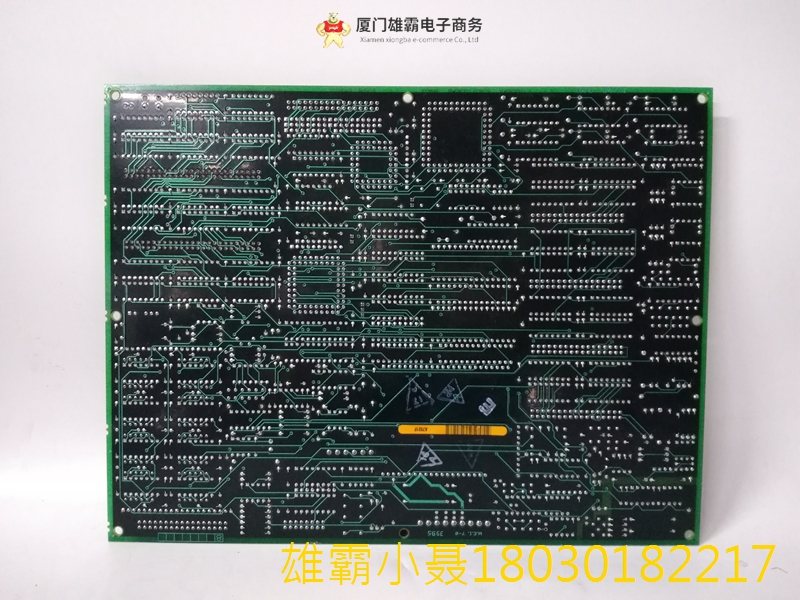

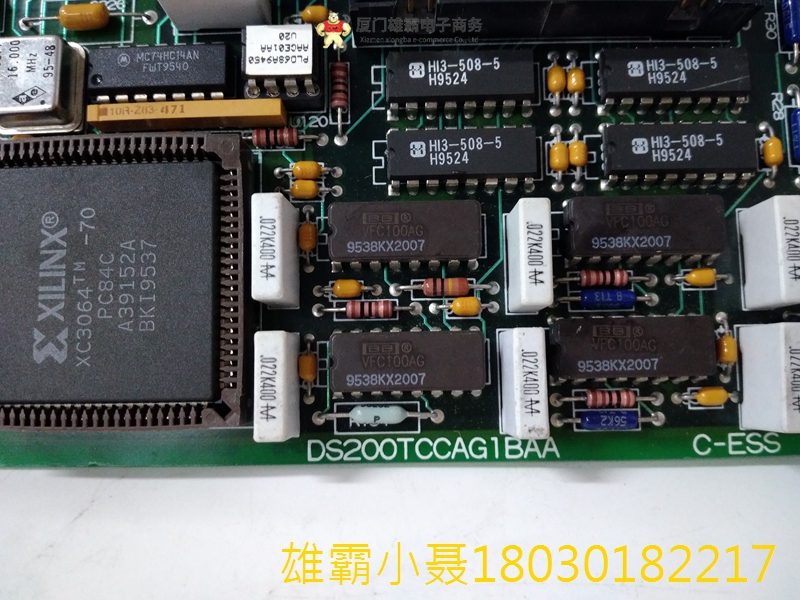

DS200ITXDG1ABA 板被标记为动态制动缓冲板，是通用电气制造的 Mark V 系列的一部分。IXTD 板所需的操作通过连接的电源/接口板 (IMCP) 的电路提供。当连接 IMCP 和 IXTD 板时，它们通过四针连接器连接。安装电路板时，它将安装在外部，并且尺寸必须满足动态制动 IGBT 坏情况下的开关需求。缓冲板的目的是用于限制 IGBT 上的电压瞬变以及驱动器的所有已知操作条件。
DS200ITXDG1ABA 板的另一个功能是调节 IGBT 栅极驱动器板的输出，使其能够匹配 AT 框架驱动器的电气特性。AT 框架驱动器有可变和恒定扭矩应用。可变转矩应用的驱动器额定输出电流为 500ARMS。
DS200ITXDG1ABA 板有三种连接器类型;母线 I/O 连接器、DBPL 的输入连接器和板刺连接器。所有这些连接器类型都有不同的引脚号、命名法和描述。汇流条 I/O 连接器和 Stab I/O 连接器也有方向。与 Stab I/O 连接器相关的两个引脚的示例是 E-6 和 E-9 连接器，它们都是输出连接器。E-6 连接器是 DB IGBT 栅极信号，E-9 连接器是外部缓冲电阻的连接。
