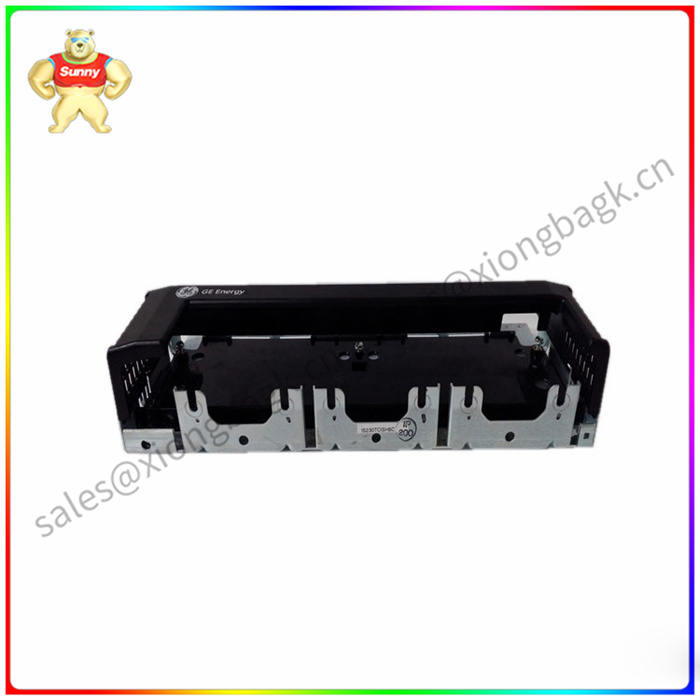

GE IS230TCISH6C DIN 导轨 I/O 模块 Mark VIe

IS230TCISH6C 是由 General Electric 制造和设计的 DIN 导轨 I/O 模块。它是 GE 分布式控制系统中使用的 Mark VIe 系列的一部分。Mark VIe I/O 模块用于涡轮机和电厂控制系统。它的 I/O 模块反映了这种多样性，具有多种类型，并且能够单独或集群分布它们。I/O 模块由安装在端子板上的 I/O 包组成。I/O 包包括一个运行 QNX 操作系统的本地处理器以及一个数据采集板。接线板包括现场接线端子块和将端子块连接到 I/O 包的无源电路。万一模块的无源电路发生故障，可以拆除接线端子并连接现场接线。

特征

它用作 I/O 端子板。该板由两个接线盒组成，每个接线盒都有两排螺钉连接。这些块在卡的一个长边上排成一行安装到板上。每个块由两个螺钉固定在一起。

该板的另一侧有三个 37 针(母)连接器。模块上还有两​​个插头连接器。该板安装在与 DIN 导轨兼容的金属载体中。出厂预留的孔中有两个是SCOM(接地)的机箱接地螺丝，接法要尽可能短。

I/O 模块特性

I/O 模块由安装在端子板上的 I/O 包组成。I/O 包包括一个运行 QNX 操作系统的本地处理器以及一个数据采集板。接线板包括现场接线端子块和将端子块连接到 I/O 包的无源电路。

万一模块的无源电路发生故障，可以拆除接线端子并连接现场接线。包含两个栅栏式、可插拔接线端子，每个接线端子有 24 个点。使用环形接线片，每个点可以接受两根 2.05 mm2 (0.081 in2) #12 AWG 电线，绝缘电压为 300 V。还提供了用于端接裸线的固定夹。

螺钉中心间距为 9.53 毫米(0.375 英寸)。T 型模块通常安装在底座上，可以容纳多个 I/O 包。S 型模块上的盒式接线端子可接受一根 2.05 mm2 (0.081 in2) #12 AWG 电线或两根 1.63 mm2 (0.064 in2) #14 AWG 电线，每点绝缘 300 V。螺钉中心间距为 5.08 毫米(0.2 英寸)。S 型模块采用 DIN 导轨和底座安装，带有单个 I/O 包。
