3500个机架有两种尺寸可供选择:
全尺寸的架子上。19英寸EIA机架，14个可用模块插槽。
Mini-rack。12英寸机架，有7个可用模块插槽。
您可以订购3500个机架，有三种形式:
面板安装。这种机架格式安装到面板上的矩形切口，并使用机架提供的夹具固定到面板上。接线连接和I/O模块可从机架后部访问。
机架式。这种机架格式安装在19英寸EIA轨道上的3500机架。接线连接和I/O模块可从机架后部访问。
舱壁支架。当无法进入机架的后部时，这种机架格式将机架安装在墙壁或面板上。布线连接和I/O模块可以从机架的前面进入。3500/05 Mini-Rack没有这种格式。
电源和机架接口模块必须安装在机柜的左侧。其余14个机架位置(7个机架位置为迷你机架)可用于任何模块组合。
bently nevada 3500本特利模块用于汽轮机、压缩机、风机、水泵、磨煤机、齿轮箱、电机等大中型旋转机械的振动监测,广泛应用于钢铁、电力、冶金、化工、石化等很多行业。
bently nevada 3500/01-01 本特利软件
bently nevada 3500/04-01-CN 本特利模块

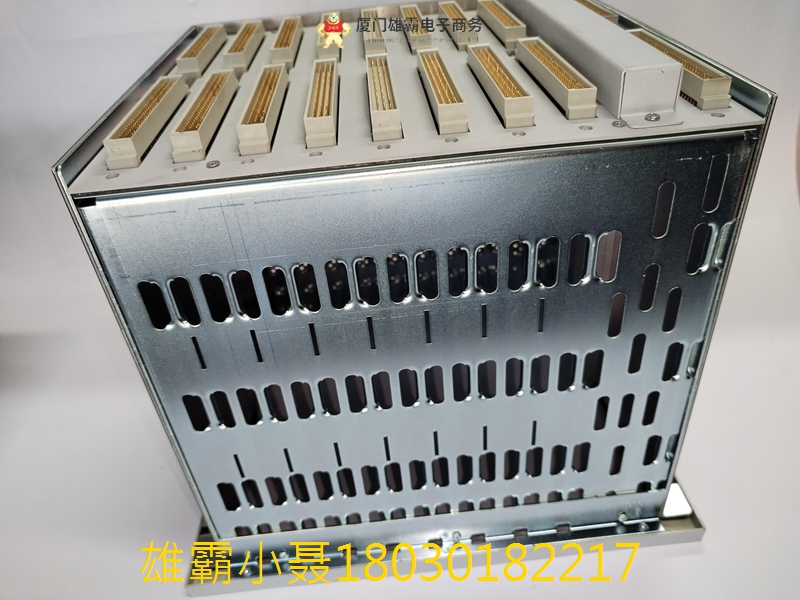

bently nevada 3500/05-01-01-00-00-01 本特利3500大框架
bently nevada 3500/05-01-01-CN-00-01 本特利3500大框架
bently nevada 3500/05-01-02-00-00-01 本特利3500大框架
bently nevada 3500/05-01-02-CN-00-01 本特利3500大框架
bently nevada 3500/05-02-04-00-00-01 本特利3500小框架
bently nevada 3500/05-02-04-CN-00-01 本特利3500小框架

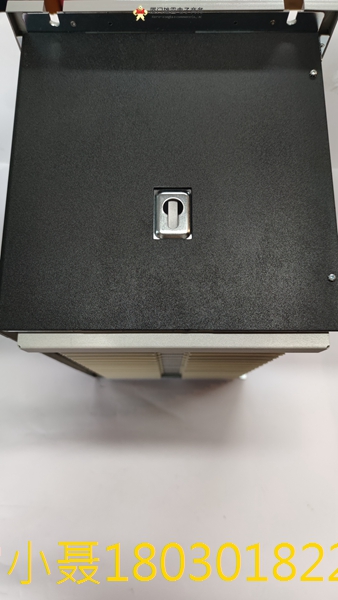

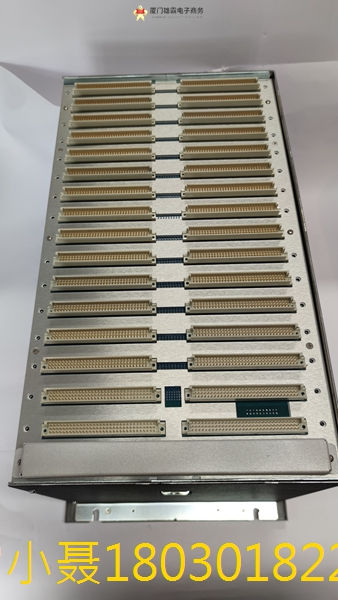

bently nevada 3500/05-02-05-00-00-01 本特利3500小框架
bently nevada 3500/15-05-00-00 (106M1079-01,106M1 本特利电源
bently nevada 3500/15-05-05-00 (106M1079-01,106M1 本特利电源
bently nevada 3500/60-01-00(163179-01，133819-01) 本特利模块
bently nevada 3500/65-01-00 (14598802、17210301) 本特利模块
bently nevada 3500/92-01-01-00(136180-01,125736-01) 本特利通讯模块
bently nevada 3500/92-02-01-00(136180-01,133323-01) 本特利通讯模块
bently nevada 3500/92-04-01-00(136180-01,136188-02) 本特利通讯模块
bently nevada 3500模块，为美国本特利内华达产品，专业监测机械振动和机械保护。
框架订货信息
3500/05-AXX-BXX-CXX-DXX-EXX
A 框架尺寸： 0 1 19英寸框架(14个模块插槽)
0 2 12英寸迷你型框架(7个模块插槽)
B 安装选项： 0 1 面板安装选项，全尺寸框架
0 2 框架安装选项，全尺寸框架(安装于19英寸EIA框架中)
0 3 壁板安装选项(迷你型框架无此选项)
0 4 面板安装选项，迷你型框架
0 5 框架安装选项，迷你型框架
备件
部件号说明
半高模块适配器订购以下产品
125388-01 半高模块内部底座(1个)
125565-01 半高模块卡指南(1个)
04300111 半高模块内部底座螺钉(3个)
电源空白外壳
131150-01 电源空白前面板(1个)
128085-01 电源输入接头外壳(1个)
04310251 电源输入外壳螺钉(2个)
全高空白监测器
外壳组件
在 130768-01选项中订购，包括
130944-01 全高监测器空白前面板(1个)
128031-01 I/O模块外壳(1个)
04310251 I/O模块外壳螺钉(2个)
半高空白监测器
外壳组件
订购以下产品
131151-01 半高空白前面板外壳(1个)
其它组件
00517016 TMR/SIM跳线(安装于3500背板上)
144863-01 适配器面板，迷你型框架，19英寸
129766-01 框架安装和维护手册
