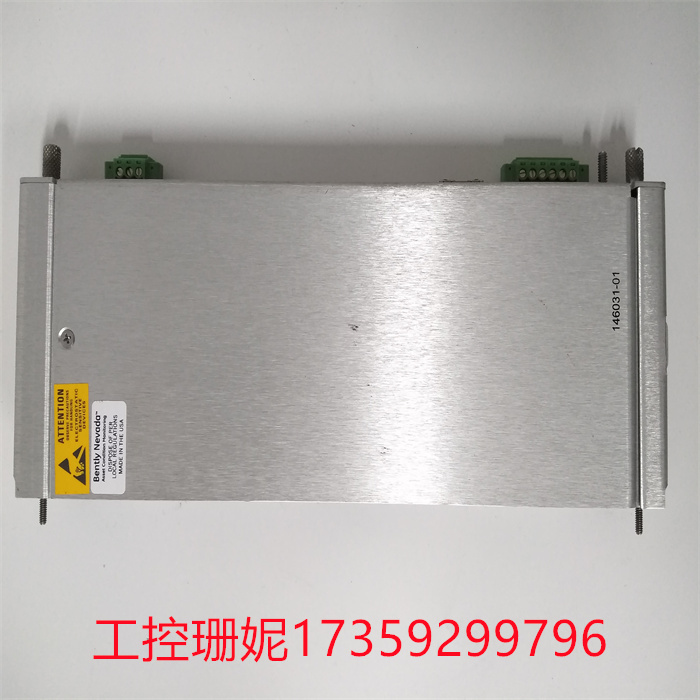

Bently Nevada 146031-01 暂态数据接口模块

Bently Nevada 146031-01  暂态数据接口模块

3500/ 22m暂态数据接口(TDI)是3500监控系统与兼容软件(system 1状态监测与诊断软件和3500系统组态软件)之间的接口。TDI结合了3500/20机架接口模块(RIM)的功能和通信处理器(如TDXnet)的数据采集能力。

在3500机柜中，TDI安装在靠近电源的槽位。它与M系列监视器(3500/40M, 3500/42M等)接口，连续采集稳态和瞬态动态(波形)数据，并通过以太网链路将这些数据传递给主机软件。有关更多信息，请参阅本文档末尾的兼容性部分。

静态数据捕获功能是TDI的标准配置。但是，使用可选的通道启用磁盘将允许TDI捕获动态和高分辨率的瞬态数据。TDI集成了3500机架内的通信处理器功能。

虽然TDI提供了整个机架通用的某些功能，但它不是关键监控路径的一部分，对整个自动机械保护监控系统的正常运行没有影响。每个3500机架需要1个TDI或RIM，总是占用1号槽位(电源旁边)。


使用3500系统机架安装所有3500监控模块和电源。该机架允许您将3500个模块放置在彼此附近，使它们能够轻松通信，并安装必要的电源以分配每个模块的电源。

对于3500监测系统，有效的两种框架接口I/O模块是RS-232/RS-422I/O 模块和调制解调器I/O模块。以下特性为两种I/O模块共有的。

框架接口I/O模块必须安装在框架接口模块的后面(盘装或架装框架)或者在框架接口模块的上面(壁挂式框架)。

3500瞬态数据接口(TDI)是3500监测系统和本特利内华达 System 1TM 机械管理软件之间的接口。TDI结合了3500/20框架接口模块(RIM)和通讯处理器，如TDXnet的功能。TDI运行在3500框架的RIM插槽中，与M系列监测器(3500/40M、3500/42M等)配合使用，连续采集稳态和瞬态波形数据，并通过以太网将数据传送到主计算机软件。TDI具有标准的静态数据采集，但是采用可选的通道使能磁盘，也可采集瞬态或动态数据。TDI与以前的通讯处理器相比，除了将通讯处理器的功能集成到3500框架以外，还有其它几方面的改进。

TDI为全部框架提供通用功能，但并不是关键监测通道的组成部分，不影响整个监测系统的正确和常规运行。每个框架要求一个TDI或RIM。TDI只占用框架中的一个槽位，必须位于第 一个插槽中(紧邻电源模块)。

对于三重模块冗余(TMR)应用，3500系统要求TMR形式的TDI。除了所有标准TDI的功能，TMR TDI还具有“监测器通道比较功能”。通过选择监测器选项的安装功能，3500TMR组态执行监测表决功能。采用这种方式，TMR TDI连续比较三个冗余监测器的输出。如果TMR TDI检测出其中一个监测器的输出信息与其它两个监测器不相等(在组态的百分比之内)，它就会向监测器发出错误指示


3500/22M TDI模块和输入/输出模块的选型如下：

3500/22-AXX-BXX-CXX

A：TDI模块类型

0 1标准(标准监测应用)

0 2TMR(只用于要求三重模块冗余组态时)

B：输入/输出模块类型

0 1 10 Base -T/100 Base-TX以太网输入/输出模块 0 2 100 Base-FX(光纤)以太网输入/输出模块

C：批准机构选项

0 0无 0 1CSA/NRTL/C

备件

138607-01 标准瞬态数据接口模块

138607-02 TMR瞬态数据接口模块

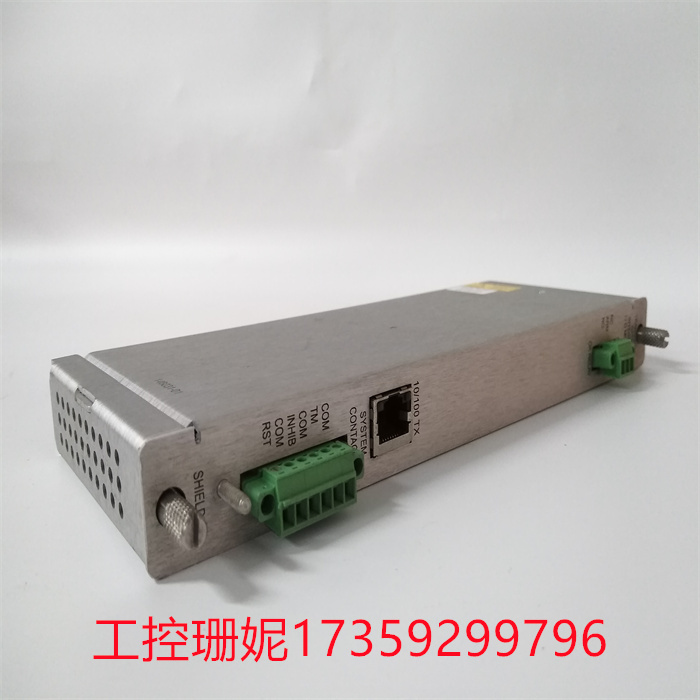

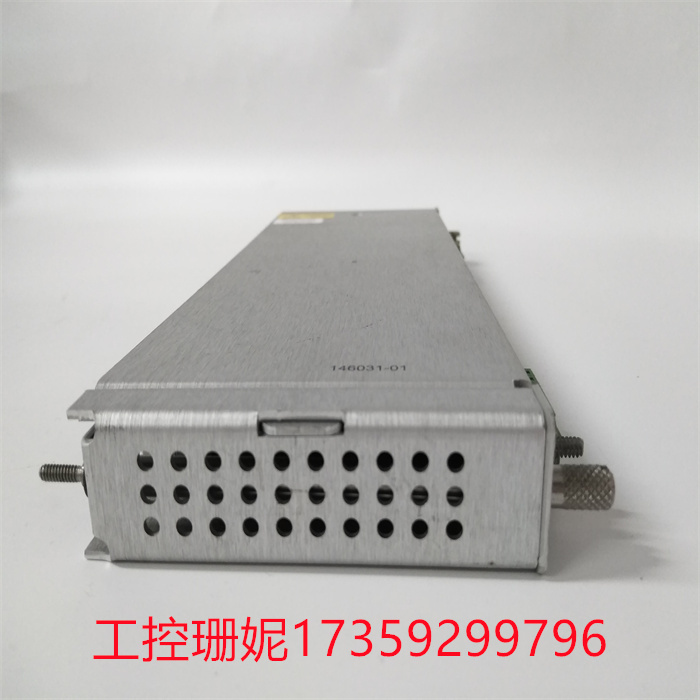

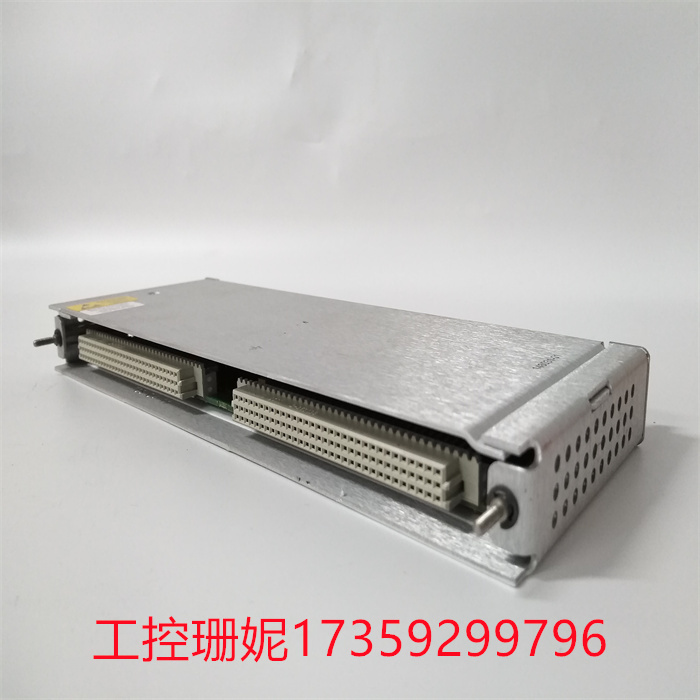

146031-01 10/100 Base T输入/输出模块

146031-02 100 Base FX(光纤)输入/输出模块

常用型号

3500/22-01-01-00,(288055-01，146031-01)

3500/22-01-01-CN

3500/22-01-02-00,(288055-01，146031-02)

3500/22-01-02-CN
