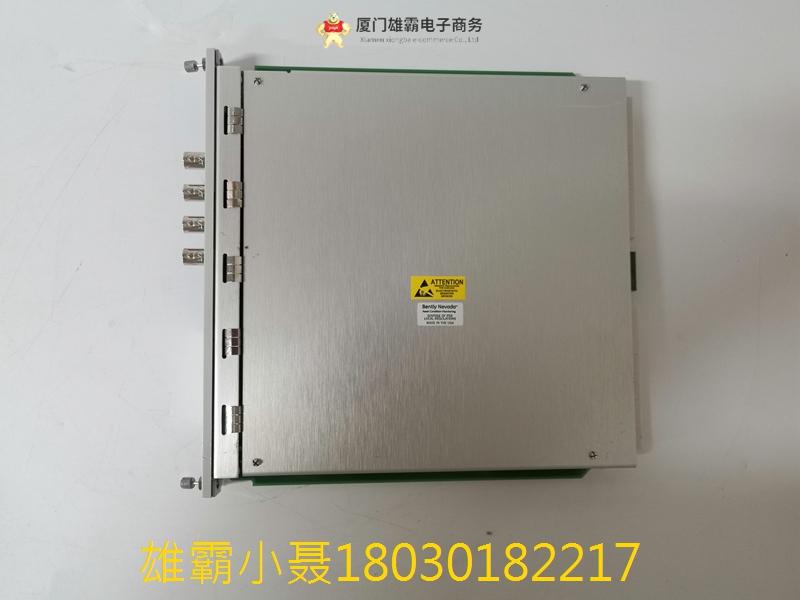

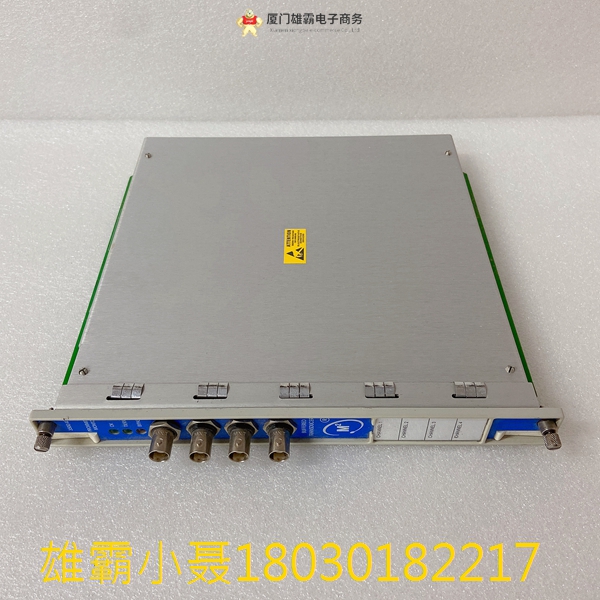

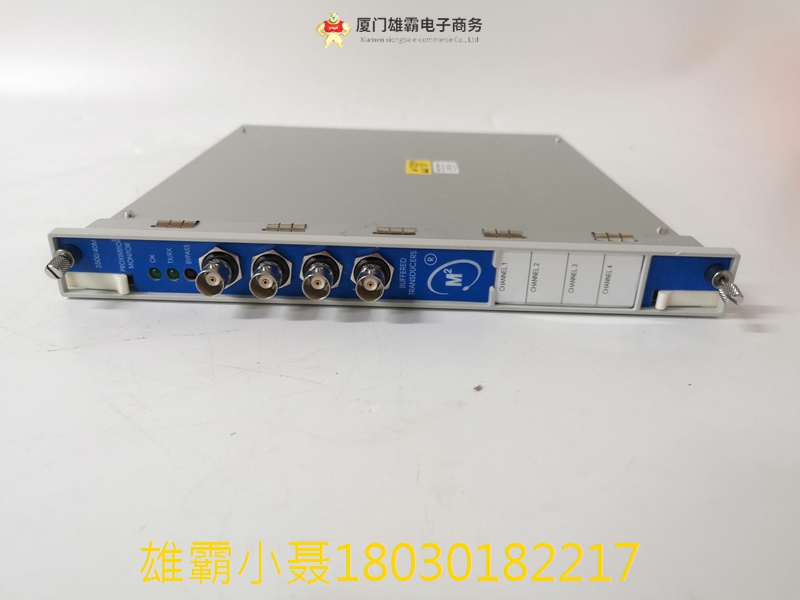

Bently Nevada 3500/45 位置监视器

3500/45位置监视器是一款4通道仪器，可接受来自接近传感器，旋转位置传感器(RPTs)，直流线性可变差动变压器(DC lvdt)，交流线性可变差动变压器(AC lvdt)和旋转电位器的输入。监视器调节输入并将条件信号与用户可编程报警进行比较。

您可以使用3500机架配置软件对每个通道进行编程，以执行以下功能:

轴向(推力)位置

不均匀膨胀

标准单匝道差动膨胀

非标准单匝道差动膨胀

双斜坡微分膨胀

互补微分展开

例扩张

阀位

3500/45位置监测仪的主要目的是提供以下信息:

通过连续比较监控参数和配置报警设定值来驱动报警，从而保护机器

操作和维护人员必备的机器信息

根据配置，每个通道通常对其输入信号进行调节，以生成称为测量变量的各种参数。您可以为每个活动测量变量建立警报设定值，并为任意两个活动测量变量建立危险设定值。

bently nevada3500本特利模块用于汽轮机、压缩机、风机、水泵、磨煤机、齿轮箱、电机等大中型旋转机械的振动监测,广泛应用于钢铁、电力、冶金、化工、石化等很多行业。bently nevada3500模块，为美国本特利内华达产品，专业监测机械振动和机械保护。本特利3500系统有两种类型的继电器模块。第   一种是4通道继电器模块3500/32M，适合于绝大多数监测应用。该模块的每个通道输出由一个继电器驱动。4通道继电器模块是一个全高度的模块，它可提供四个继电器的输出量。任何数量的4通道继电器模块，都可放置在框架接口模块右边的任一个槽位里。4 通道继电器模块的每个输出都可以独立编程，以执行所需要的表决逻辑。3500/33继电器模块是16通道一个全高模块，它提供16路继电器输出。该模块可安装在框架接口模块右侧的任何插槽中。

3500模块，为美国本特利内华达产品，专业监测机械振动和机械保护。

bently nevada 3500/40-01-00(176449-01,125680-01)本特利位移模块

bently nevada 3500/42-01-00(176449-02,128229-01、138708-01) 本特利振动模块

bently nevada 3500/45-01-00(176449-04,135137-01) 本特利差胀模块

bently nevada 3500/50-01-00-01(288062-02,133442-01) 本特利转速模块

3500/40-01-00(176449-01,125680-01)Proximitor. 位移监测器模块

差胀/轴向位置监测器 3500/45-AXX-BXX 选项描述

A: I/O 模块

0 1 位置I/O 模块，带有内部端子(电涡流传感器, RPT, DC LVDT)

0 2 位置I/O 模块，带有外部端子(电涡流传感器, RPT, DC LVDT)

0 3 分散式TMR 位置I/O模块，带有外部端子(电涡流传感器或DC LVDT)

0 4 母线连接TMR 位置I/O模块，带外部端子(电涡流传感器)

0 5 AC LVDT 位置I/O 模块，带内部端子

0 6 AC LVDT 位置I/O 模块，带外部端子

0 7 旋转电位计位置I/O模块，带内部端子

0 8 旋转电位计位置I/O模块，带外部端子

B: 批准机构选项 0 0 无 0 1 CSA/NRTL/C

140072-04 3500/45 差胀/轴向位置监测器

135137-01 用于电涡流传感器、RPT 或DC LVDT 的带 内部端子的位置I/O 模块

135145-01 用于电涡流传感器、RPT 或DC LVDT 的带 外部端子的位置I/O 模块

135145-01 用于电涡流传感器、RPT 或DC LVDT 的带 外部端子的TMR I/O 模块

126632-01 只用于电涡流传感器的母线式带 外部端子的TMR I/O 模块

139554-01 AC LVDT 位置 I/O 模块，带内部端子

139567-01 AC LVDT 位置 I/O 模块，带外部端子

139978-01 旋转电位计位置 I/O 模块，带内部端子

139991-01 旋转电位计位置 I/O 模块，带外部端子

bently nevada 3500/45-01-00(176449-04,135137-01)本特利差胀模块接受本特利电涡流传感器传来的信号。
