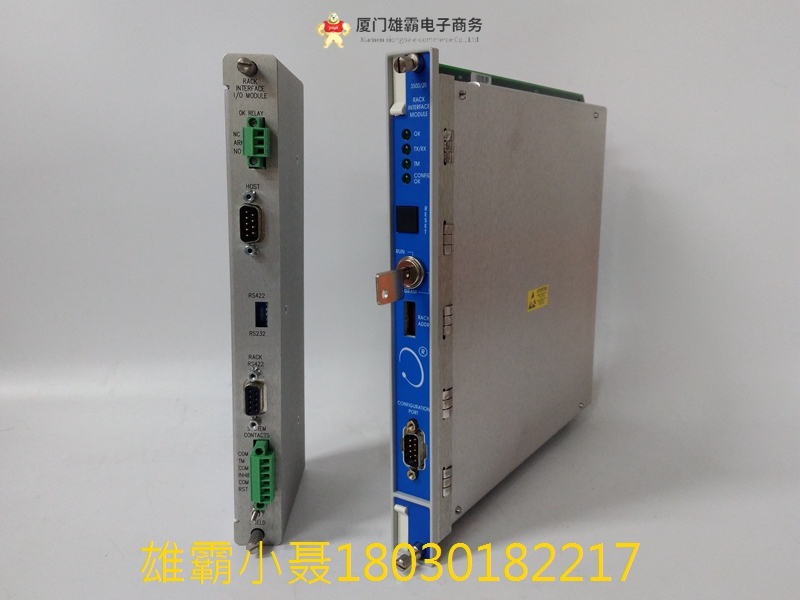

RIM (Rack Interface Module)是3500机架的主接口。它支持用于配置机架和检索机械信息的专有协议。RIM必须位于机柜的1号槽位(靠近电源)。
RIM支持兼容的Bently Nevada外部通信处理器，如TDXnet、TDIX和DDIX。虽然RIM提供了整个机架的一些通用功能，但它不是关键监控路径的一部分，对整个监控系统的正常运行没有影响。每个机架需要一个RIM。
对于三模冗余(TMR)应用，3500系统需要一个TMR版本的RIM。除了所有标准的RIM功能外，TMR RIM还执行“监视器通道比较”。3500 TMR配置使用监视器选项中指定的设置实现监视器投票。使用这种方法，TMR RIM不断比较三(3)冗余监视器的输出。如果TMR RIM检测到来自其中一个监视器的信息不再在其他两个监视器信息的配置百分比内，它将标记监视器出错，并在系统事件列表中放置一个事件。
3500/20-AA-BB-CC
A:机架接口类型
标准RIM(用于标准监控应用程序)
TMR RIM(仅用于需要三模冗余配置的应用程序)
B: I/O模块类型
内置调制解调器的I/O模块
0 2个I/O模块，带有RS232/RS422接口
C:机构审批选项
0 0无
0 1 csa / nrtl / c
备件
125744-02标准机架接口模块
125744-01 TMR机架接口模块
135031-01带Modem接口的RIM I/O模块
125768-01带有RS232/RS422接口的RIM I/O模块
125760-01数据管理I/O模块
04425545接地腕带(单次使用)00801286实时时钟集成电路
128755-01固件IC(适用于PWA 125744-01 Rev P及以上版本，或适用于PWA
125744-02版本N或更高版本)
00580441连接器头，内部终端，3位，绿色
连接器头，内部终端，6位，绿色
129768 RIM操作与维护手册
02290860 RS232调制解调器电缆，从3500机架外置调制解调器主机到外置调制解调器
130119-01上位机转RS232/RS422转换电缆RS232
DDIX -静态数据电缆
02290160 DDIX/TDIX动态数据电缆
02230411 RS232到RS422转换器110vac
02230412 RS232到RS422转换器220 Vac
常用型号如下
3500/92-01-01-00(136180-01&125736-01)
3500/92-01-01-CN(136180-01，125736-01，CN
3500/92-02-01-00(136180-01&133323-01)
3500/92-02-01-CN(136180-01&133323-01&CN
3500/92-04-01-00(136180-01&136188-02)
3500/92-04-01-CN(136180-01,136188-02&CN
3500/92-03-01-00
3500 系统为机械保护应用提供连续的在线监测功能。它是我们基于框架的系统中功能强、灵活的系统，具有许多其它系统所不具备的功能和特点。
bently3500系统可以监测大型旋转机械的振动: 汽轮机、水轮机风机、压缩机、涡轮膨胀机 、电动机和发电机、励磁机、齿轮箱水泵等。
本特利监测仪类型选择 :
3500/40M 涡流、3500 /42M 涡流/瓦振、3500/44M 航空发动机3500/45 位置、3500/46M 水利、3500/50 转速、3500/53超速保护、3500/60&/61 温度e、3500/62过程里、3500/64M 动态压力、3500/72M 轴沉、3500/77M 气缸压力
本特利内华达(Bently Nevada)是一家资产保护和状态监控硬件，软件和服务公司，面向工业工厂范围的运营，已被公认为该领域的领 导 者。其产品用于监控各种行业中旋转设备的机械状态，包括石油和天然气生产，水力发电，风能，碳氢化合物处理，发电，纸浆和造纸，采矿，水和废水处理。
