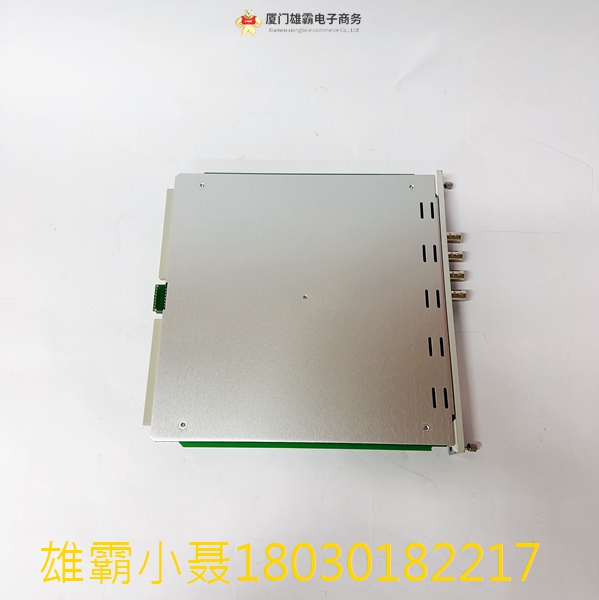

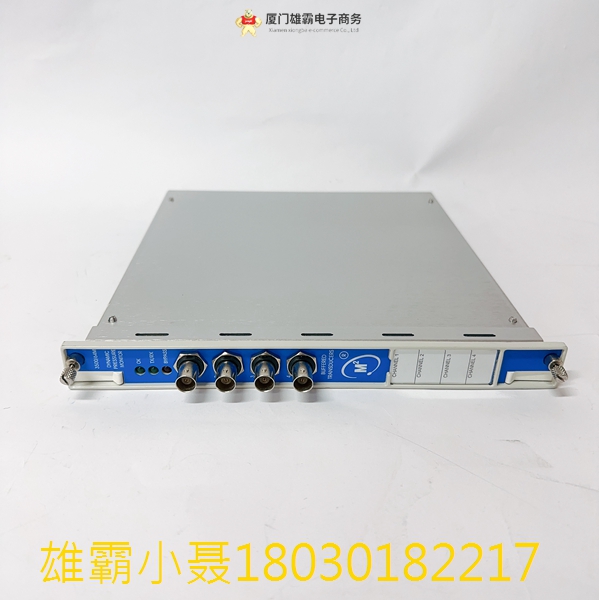

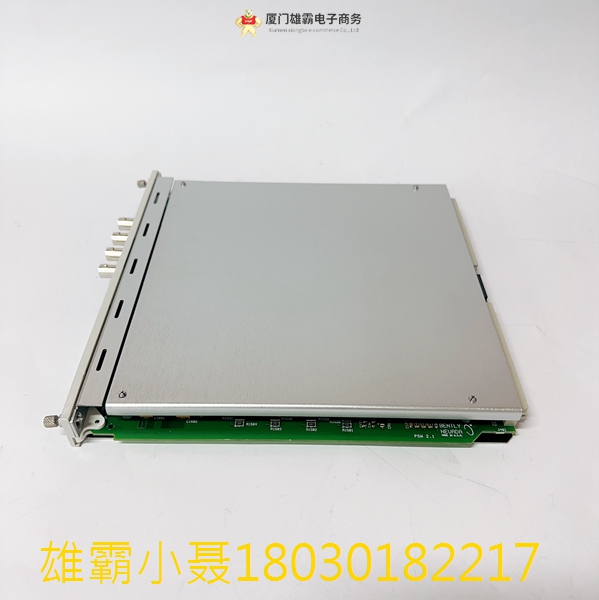

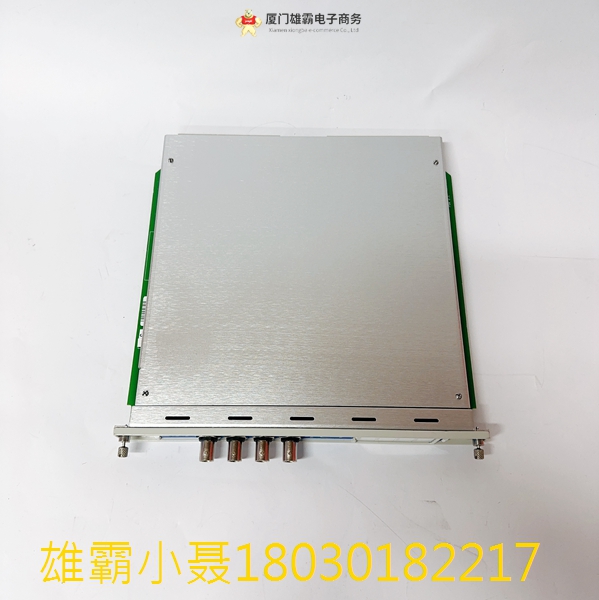

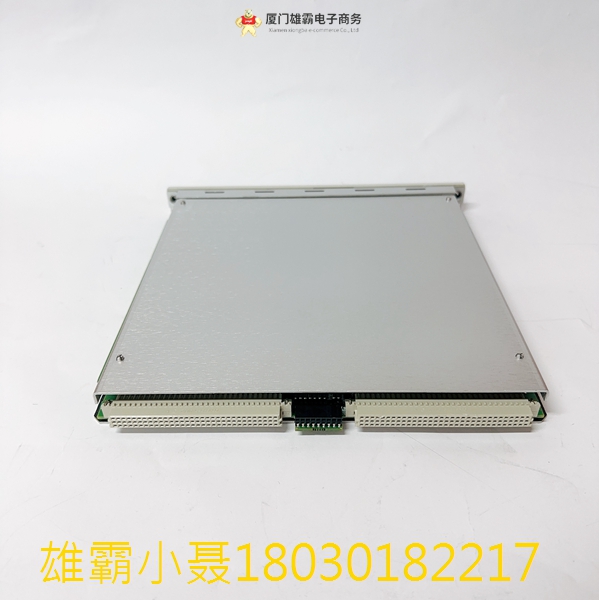

3500/77M Recip气缸压力监测器是一个4通道监测器，接受来自内华达州本特利批准的压力传感器的输入，调节信号以对往复式压缩机进行各种压力测量，并将条件信号与用户可编程报警进行比较。
3500/77M监视器的主要目的是提供:
通过连续比较监控参数和配置报警设定值来驱动报警，从而保护机器。
操作和维护人员必备的机器信息。
根据配置的不同，每个通道通常对其输入信号进行调节，以提供称为测量变量的各种参数。用户可以为每个活动测量变量配置警报设定值，为任何两个活动测量变量配置危险设定值。
3500/77M的每个通道将提供8个与气缸压力操作相关的测量变量值。与单个腔室相关的五个值如下:
排放压力
吸入压力
zui大压力
zui小压力
压缩比
三个测量变量将一个或多个通道值与配置的机械参数结合起来计算其值:
峰值杆压缩
杆峰值张力
抽油杆反转度
有关3500/77M配方钢瓶压力监测器的更多信息，请参阅用户指南(文件146282)。
3500/77M-AA-BB
A: I/O 模块类型
0 3 带内部端接的气缸压力 I/O。
0 4 带外部终端的气缸压力 I/O
B：机构批准选项
0 0 无
0 1 CNRTLus
0 2 防爆/IECEx/CSA
125808- 10 气缸压力外部接线盒(欧式连接器)。
128015-10 气缸压力外部接线盒(接线板连接器)。
176449-07 3500/77M 气缸压力监测器。
143729-01 带内部端接的气缸压力 I/O 模块，适用于 Bently 认可的第三方压力传感器
143737-01 带外部终端的气缸压力 I/O 模块，适用于 Bently 认可的第三方压力传感器
00580434 内部 I/O 模块连接器接头，欧式，8 针。 用于 I/O 模块 143729-01。
00580441 内部 I/O 模块连接器接头，欧式，3 针。 用于 I/O 模块 143729-01。
146973-01 Recip 多事件轮套件 145732-01 Recip 多事件轮 146622-01 Recip 多事件轮螺栓
165855-XX 往复缸压力传感器(参见 165855 数据表) 283615 MTL 7796+ 外部屏障(参见现场接线图 147729)(022000812 MTL 796(+) 外部屏障已停产)
115M1270-XX 定制带型，双轨
114M1640-XX 定制带型，单轨 111M8664-01 带型安装手册
166M4363 连接器插头，推入式弹簧型(替代 PN 00580441)
166M2389 连接器插头，推入式弹簧型(替代 PN 00580434)
3500 系统为机械保护应用提供连续的在线监测功能。它是我们基于框架的系统中功能强、灵活的系统，具有许多其它系统所不具备的功能和特点。
bently3500系统可以监测大型旋转机械的振动: 汽轮机、水轮机风机、压缩机、涡轮膨胀机 、电动机和发电机、励磁机、齿轮箱水泵等。
本特利监测仪类型选择 :
3500/40M 涡流、3500 /42M 涡流/瓦振、3500/44M 航空发动机3500/45 位置、3500/46M 水利、3500/50 转速、3500/53超速保护、3500/60&/61 温度e、3500/62过程里、3500/64M 动态压力、3500/72M 轴沉、3500/77M 气缸压力
本特利内华达(Bently Nevada)是一家资产保护和状态监控硬件，软件和服务公司，面向工业工厂范围的运营，已被公认为该领域的领 导 者。其产品用于监控各种行业中旋转设备的机械状态，包括石油和天然气生产，水力发电，风能，碳氢化合物处理，发电，纸浆和造纸，采矿，水和废水处理。
