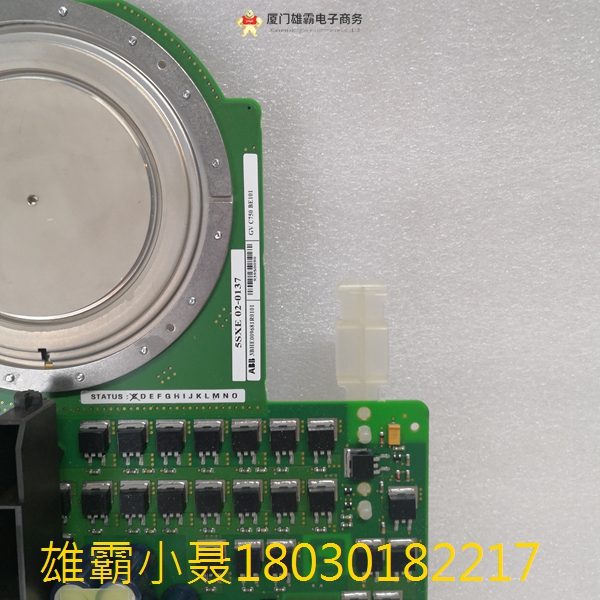

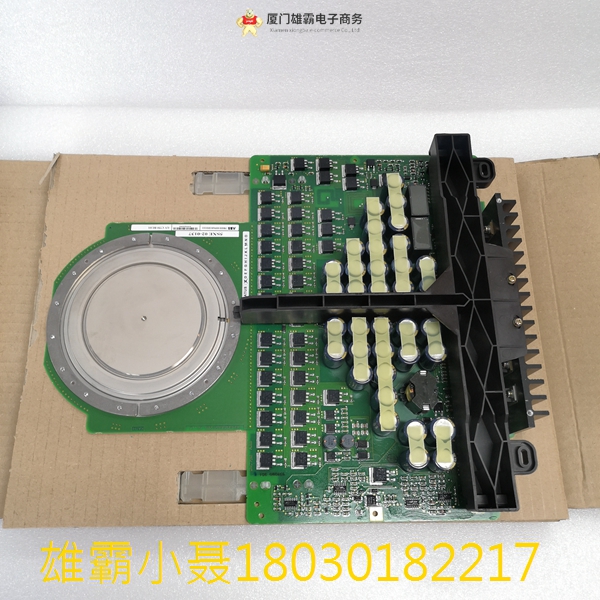

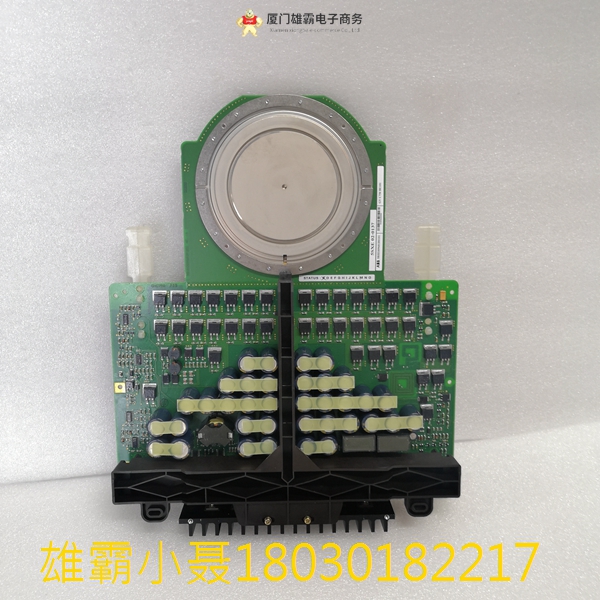

ABB 5SHY3545L0009 3BHE009681R0101 IGCT模块

高压IGCT过电流电子保护模块及短路电流保护方法，具体是一种保护电压源型中压大功率变频器中IGCT器件的电力电子模块。所述高压IGCT过电流电子保护模块，有一个固定支架，该固定支架上安装的电子元器件包括：高压大功率开关模块、过电流检测模块、高频过电压采样模块、光驱动模块以及电源模块。所述高压IGCT过电流电子保护模块的短路电流保护方法步骤包括启动，启动后，大功率开关管、高频过电压采样模块、光驱动模块等依程序工作。本发明优点是：保护范围广、响应速度快、分断可靠、体积小、重量轻、便于安装维护等

5SHX2645L0004

5SHX2645L0004

GCT模块(集成门极换向晶闸管)：

IGCT是一种新型的大功率器件，这个产品是对门极可关断晶闸管GTO的改进和完善，它集成了许多优良的特性：具有驱动比为1：1的光触发功能、RC吸收和保护功能，可串联应用，有极低的导通损耗和抗辐射能力快速响应和准确定时等。

ABB半导体公司生产的IGCT规格有非对称型、反向阻断型、反向导通型三种类型，共14种规格。比较成功地用于6000V高压变频调速设备中(如:ABB ACS1000装置)。

非对称型：

5SHY 35L4510 5SHY 35L4511 5SHY 35L4512 5SHY 35L4560

5SHY 55L4500 5SHY 50L5500 5SHY 42L6500 5SHY 30L6010

反向阻断型：

5SHZ 08F6000

反向导通型：

5SHX 04D4502 GCT 5SHX 08F4510 GCT 5SHX 14H4510 GCT 5SHX 26L4510 GCT

5SHX 03D6004 GCT 5SHX 06F6010 GCT 5SHX 10H6010 GCT 5SHX 19L6010 GCT
