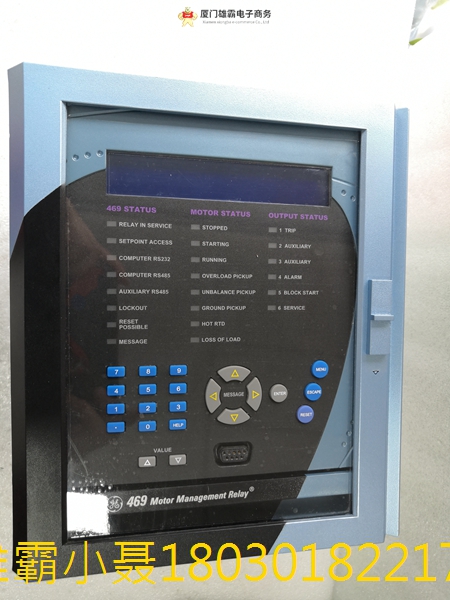

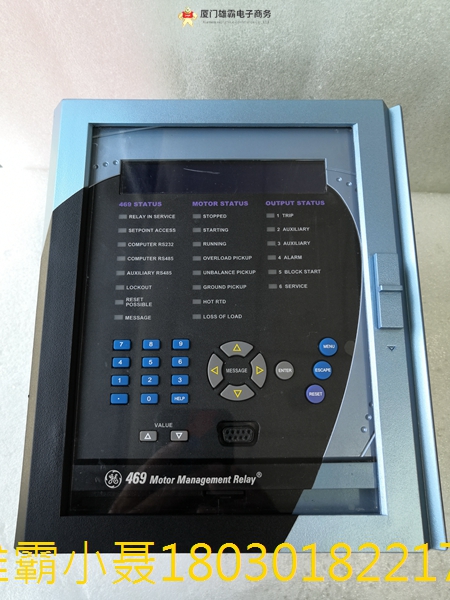

GE 469-P1-HI-A20-F 通用电气 469 电机管理继电器

制造商：GE Multilin

产品编号：SR469-P1-HI-A20

产品类型 : 469 电机管理继电器

相电流输入：P1 = 1 A 相 CT 次级

控制电源：HI = DC：90 - 300 V;AC：70 - 265 V @ 48 -62 Hz 控制电源

模拟输出：A20 = 4 - 20 mA 模拟输出

工作：-40 °C 至 +60 °C

环境储存：-40 °C 至 +80 °C

环境运输：-40 °C 至 +80 °C

湿度：工作时高达 95%(非冷凝)@ 55C

污染度：2

IP 等级：IP40(正面)，IP20(背面)

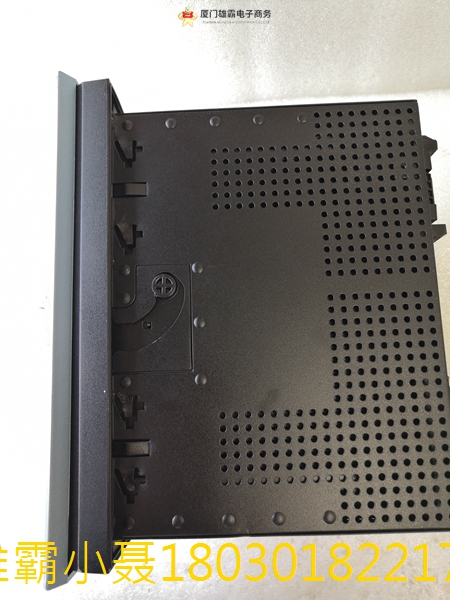

SR469-P5-HI-A20 是 GE Multilin 的 469 电机管理继电器。 这是该设备的几个版本之一，可以从 AX Control 获得新的剩余库存或翻新的二手库存。SR 469 系列设计用于与中压电机结合使用。它们通过设计用于快速更换时间的抽出式结构提供电机保护。SR469-P5-HI-A20 可现场升级。

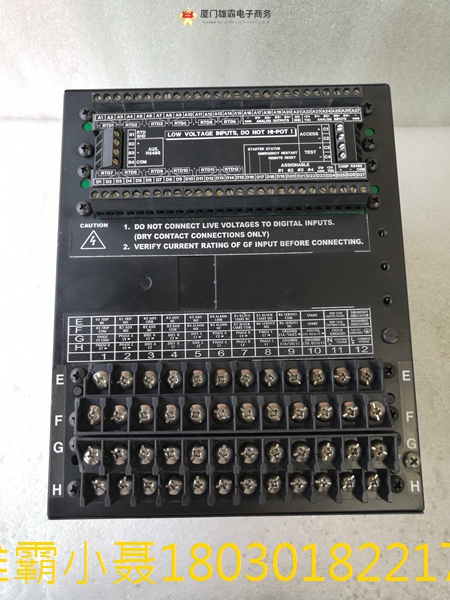

SR469-P5-HI-A20 提供四个 4-20 mA 模拟输出。 该装置带有 CE 标志。这是带有 5A 相 CT 二次侧的标准装置。该装置的控制电源额定值为 90-300 VDC，70-265 VAC @ 48-62 Hz。两个接地 CT 输入之一设计用于 GE 电源管理，而另一个用于接地 CT。该装置上的 VT 输入将适应三角形或星形配置的 VT。该装置带有一个盒子。

SR469-P5-HI-A20 的电机热模型提供 RTD 偏置、电机冷却时间常数、启动抑制和紧急重启、不平衡偏置和过载曲线。 该装置还具有冷热安全失速比。通过阅读原始的 GE Multilin 手册，可以更深入地了解这些功能。
