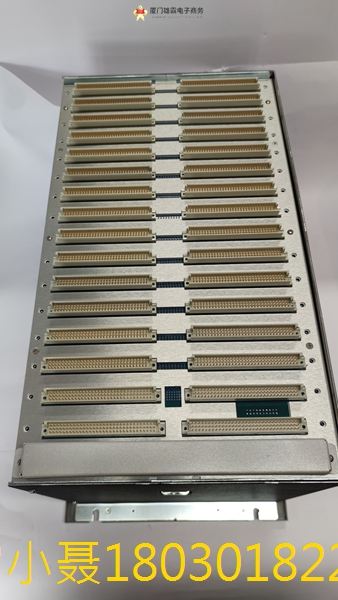

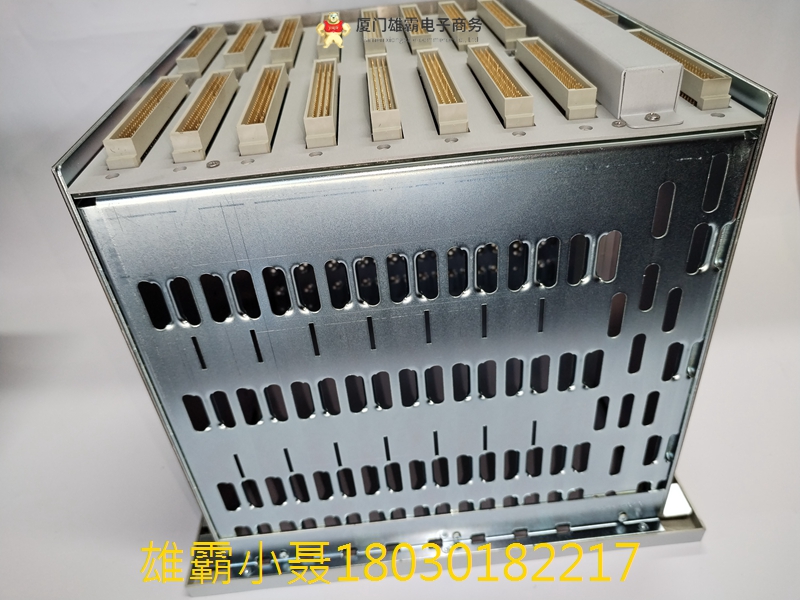

使用3500系统机架安装所有3500显示器模块和电源。该机架允许您将3500个模块彼此靠近放置，使它们能够轻松地进行通信，并安装必要的电源以向每个模块分配电力。
3500机架有两种尺寸可供选择
全尺寸机架。19英寸ELA机架，有14个可用的模块插槽
迷你架子。带有七个可用模块插槽得12英寸机架
您可以订购三种格式的3500个机架:
面板安装。这种机架形式安装到面板上的矩形切口，并使用随机架提供的夹具固定到面板上。接线连接和I/0模块可从机架后部访问。
机架安装。这种机架格式安装在19英寸的ELA导轨上的3500机架。接线连接和1/0模块可从机架后部访问。
舱壁安装。当无法接近机架后部时，此机架格式将机架靠墙或面板安装。接线连接和1/0模块可从机架的前部访问。3500/05小型机架不提供这种格式。
电源和机架接口模块必须占据机架左侧的位置。剩余的14个机架位置(微型机架的7个机架位置)可用于模块的任何组合。
安装了内部隔离栅的机架需要3500/04-01内部隔离栅接地模块来提供到3500/05机架的IS接地连接。此接地模块需要专用机架位置
3500/93系统显示器AOI系统面部挂载选项与3500/05微型机架不兼容
3500/05迷你机架不适用于舱壁安装选项
3500/06防风雨外壳与3500/05舱壁安装选项不兼容。
当在ELA机架中使用3500迷你机架时，需要144863-0119英寸的环球影响评估适配器面板
3500迷你机架需要3500/01软件的270或更高版本
