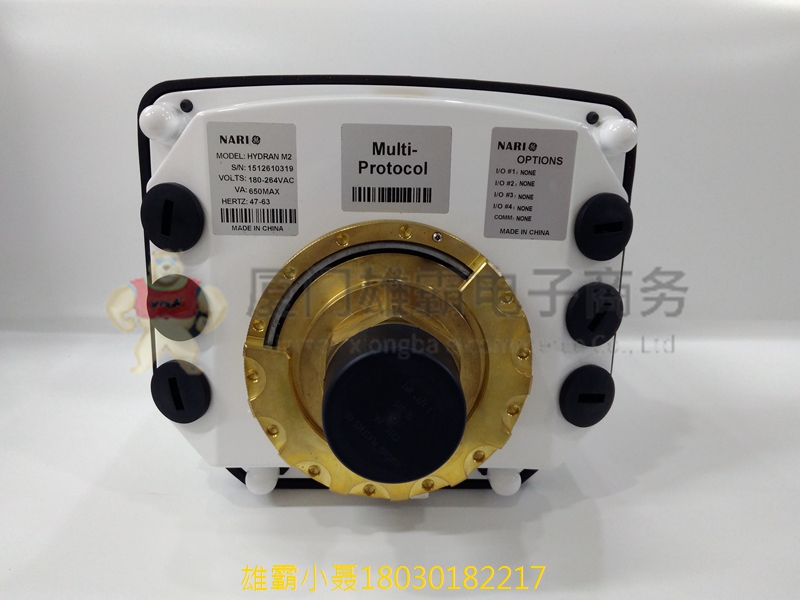

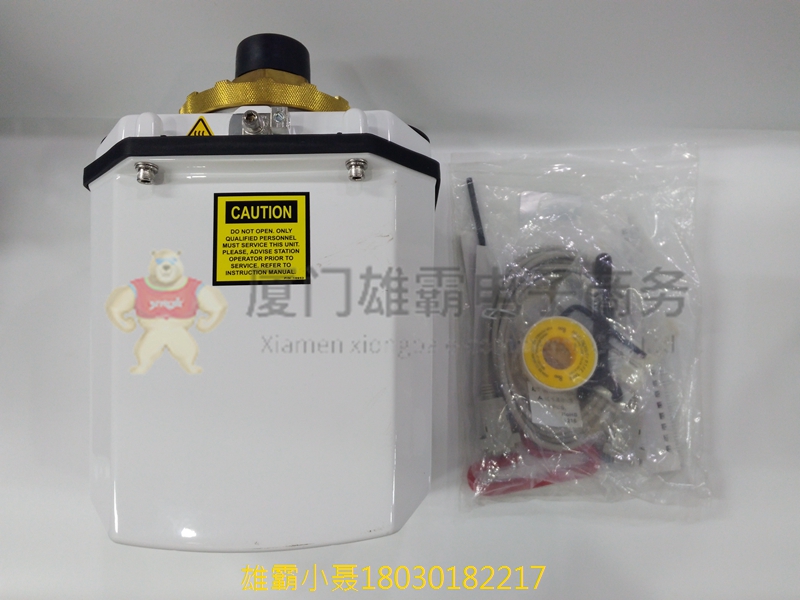

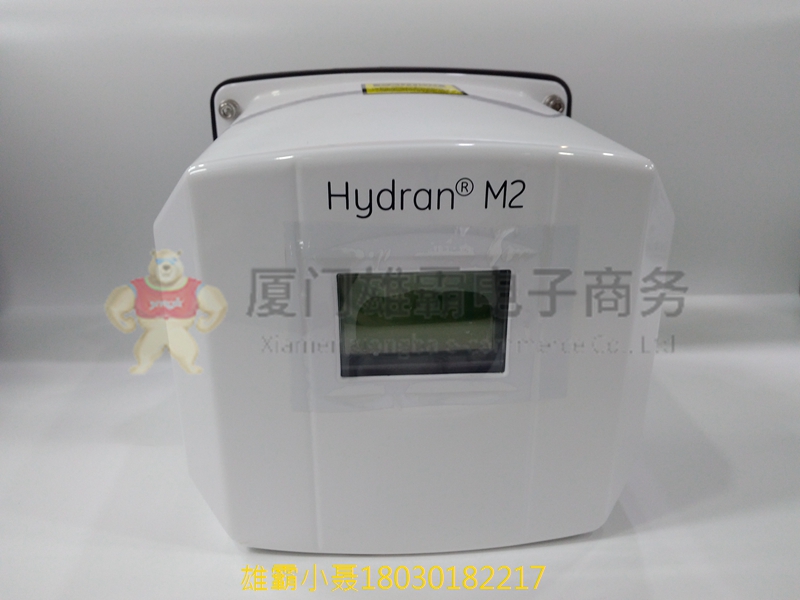

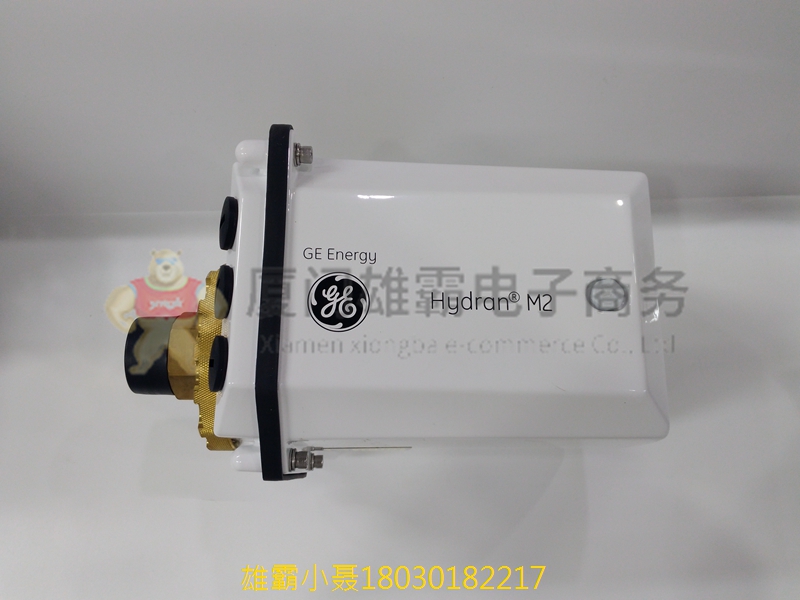

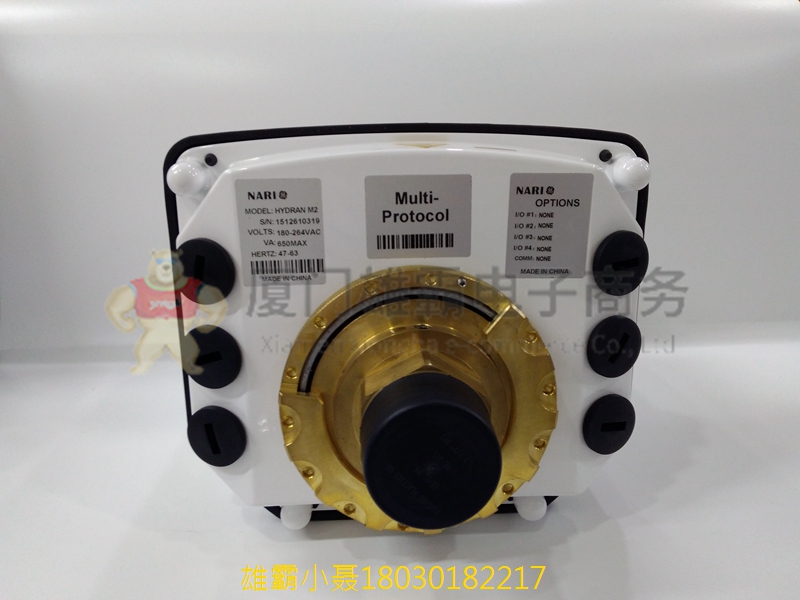

GE HYDRAN M2 紧凑型安装在线变压器监测

Hydran M2 是一种紧凑型永 久安装在线变压器监测设备，可在出现故障情况时向人员发出警报。它持续监测各种故障气体的综合值(以 ppm 为单位)或仅监测氢气值(取决于购买的传感器)。此外，它还跟踪油中的水分(读数为 %RH 和 ppm)。

通过添加额外的传感器，Hydran M2 还可以计算基于 IEEE® 和 IEC® 标准的变压器数学模型，以提供有关变压器性能的更多信息。

Hydran M2 是一种紧凑型永 久安装在线变压器监测设备，可在出现故障情况时向人员发出警报。它持续监测各种故障气体的综合值(以 ppm 为单位)或仅监测氢气值(取决于购买的传感器)。此外，它还跟踪油中的水分(读数为 %RH 和 ppm)。

通过添加额外的传感器，Hydran M2 还可以计算基于 IEEE® 和 IEC® 标准的变压器数学模型，以提供有关变压器性能的更多信息。

好处

实时氢气或复合故障气体监测系统

油中水分测量

能够集成额外的传感器(负载、油温……)

根据 IEC/IEEE 标准处理变压器数学模型的选项

特征

氢气传感器对氢气(一般故障气体)响应100%

复合气体传感器对氢气 100% 响应，对二氧化碳(过热绝缘纸)也很敏感。

多可选择 4 个输入或输出卡

广泛的通信方法和协议。

RS485输出是标准的。TCP/IP 铜缆或光纤可选

变压器是电网的关键且昂贵的组件，了解其健康状况对于拥有可靠的网络至关重要。当变压器的绝缘系统过载时，会产生溶解在油中的气体。油中溶解气分析 (DGA) 被认为是开发断层的佳指标。

Hydran M2 是一种连续在线溶解的复合气体(氢气 (H2)、一氧化碳 (CO)、乙烯 (C2H4)、乙炔 (C2H2)和油中水分监测设备，可在变压器发生故障时向工作人员发出警报. 它提供关键监控信息并大限度地降低计划外停机的风险。

通过连接额外的传感器(例如顶部和底部油箱油温、变压器负载或环境温度)，可以捕获更多信息并将其与 DGA 和水分值相关联，以便更深入地分析变压器的状况。

这些丰富的数据不仅可以使用 M2 的广泛通信选项进行原始传输，还可以通过基于 IEEE® 标准的变压器数学模型的板载计算转换为有用的信息，以提供更多的条件信息。
