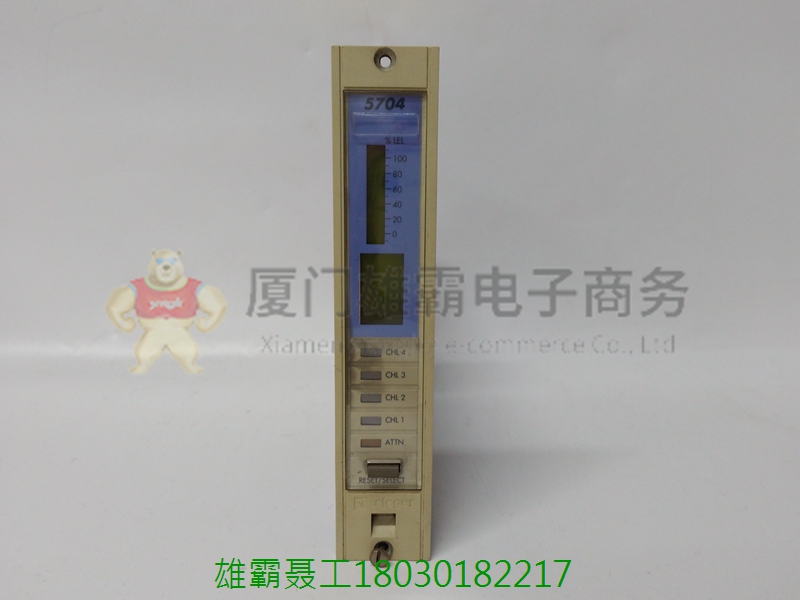

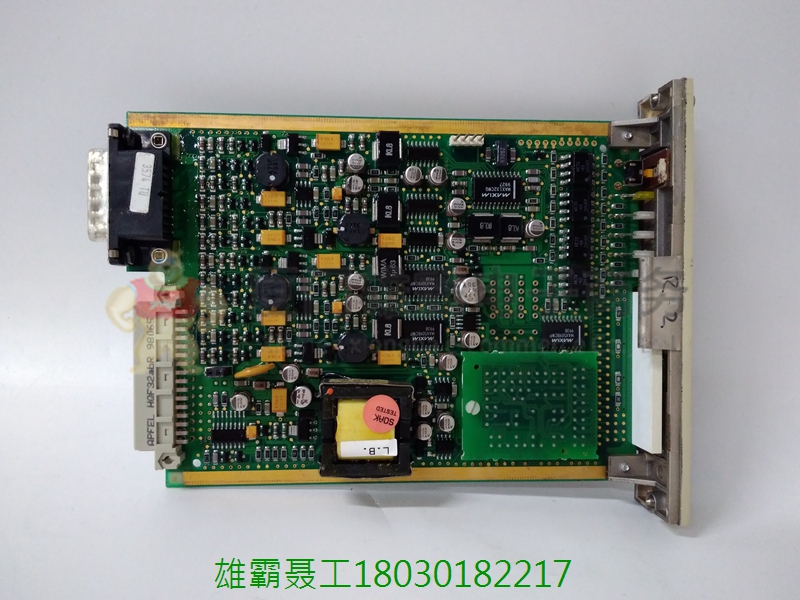

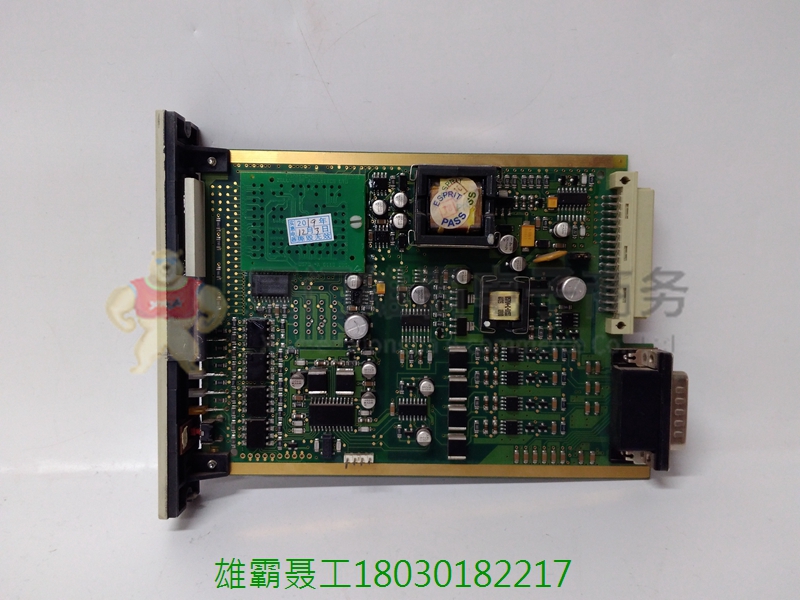

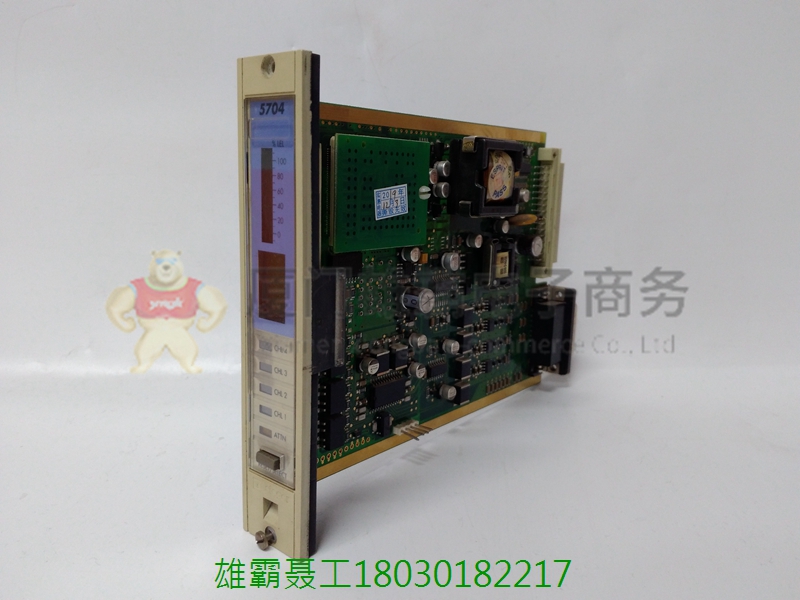

5704四通道控制卡为多达四个连接的气体探测器提供控制，显示和报警设施。前面板背光显示显示气体读数，通道状态和通道编号，而led用于报警。提供一个按钮，用于复位报警和选择与工程卡一起使用的卡。
控制卡的操作由微处理器控制，完全可定义各种连接的气体探测器和应用要求。软件配置设置存储在EEPROM中。
根据安装在系统上的气体探测器的类型，有两种类型的控制卡:
四通道控制卡催化输入部件号05704-A-0144。
四通道控制卡4- 20mA输入部件号05704-A-0145。
可选的模拟输出模块提供通道卡读数的远程输出，可以插入四通道控制卡。每个通道需要一个模块，并且可以根据需要使用不同的模块类型来允许电流源或电流吸收。
5704系列控制系统是System57系列的一部分，设计用于监控现场安装的工业气体探测器。该系统的主要特点是
提供多达64个通道的气体检测，在一个标准的19“使用3U卡格式的子机架
提供多达32个通道的气体检测在半19“使用3U卡格式的子机架
货架可用于前方和后方访问现场布线
适用于25mm2(14AWG)以下导线的简单现场连接。
每英寸宽卡四个通道
控制卡可拆卸，不会干扰其他接线
催化桥或4-20mA输入控制卡版本
报警转换继电器输出选项
可选的报警继电器延时操作
主报警、分区报警和表决报警的多报警模式
上升，下降，STEL，LTEL和更新报警输出
远程抑制和复位每个卡的输入。
可选0-20mA或4-20毫安每个通道的隔离监视器输出
使用专用的Engineerinc卡易于校准和操作
符合EMC标准。
在一个系统中，现场布线需要连接到系统的后部，机架被一个印刷电路板背板中央分为前部和后部，该背板提供单个四通道控制卡之间的公共信号路由。控制卡安装在机架的前面，而四通道继电器接口卡直接安装在相关的四通道控制卡的后面。的控制卡和它们各自的接口。卡通过插头和插座装置互连。
在需要将现场布线连接到系统前端的系统中，四通道控制卡和四路中继接口卡分别安装在6U机架上。背板印刷电路板仍然提供公共信号路由之间的个别四通道控制卡，但短电缆在后面的控制卡连接到各自的四中继接口卡。
使用安装在每个机架上的工程卡上的按钮进行系统的简单校准和检查更复杂的配置可以使用工程卡和运行工程接口软件的外部IBM兼容个人计算机之间的RS232链接进行。
当使用继电器接口组件时，所产生的四通道控制组件将占用两个卡槽
5704和5701控制卡的混合物可安装在同一系统57机架中
