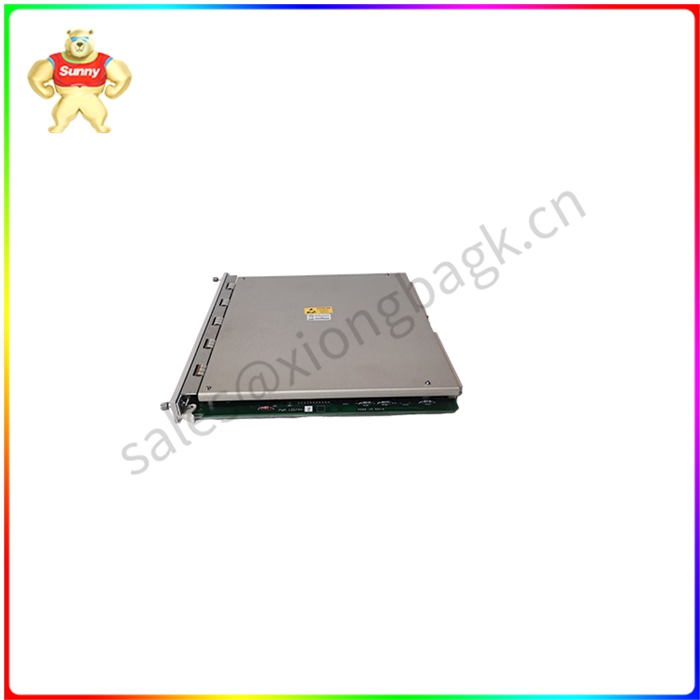

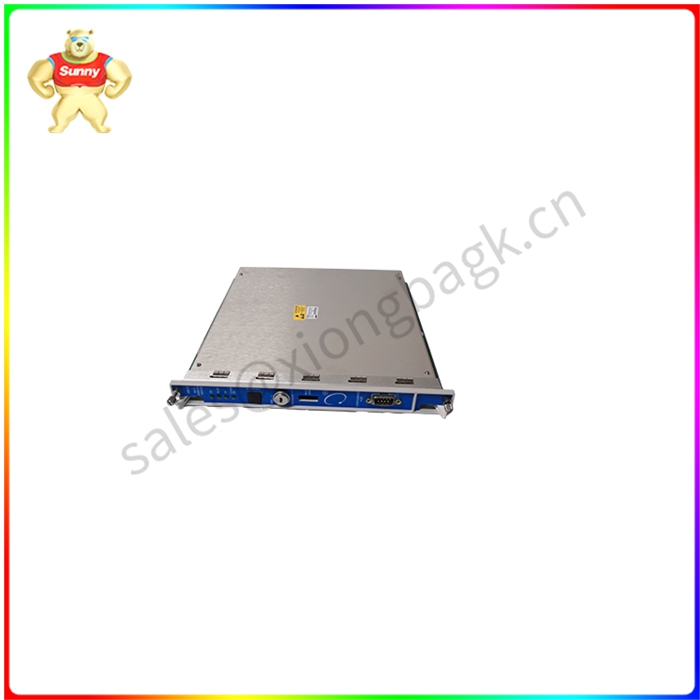

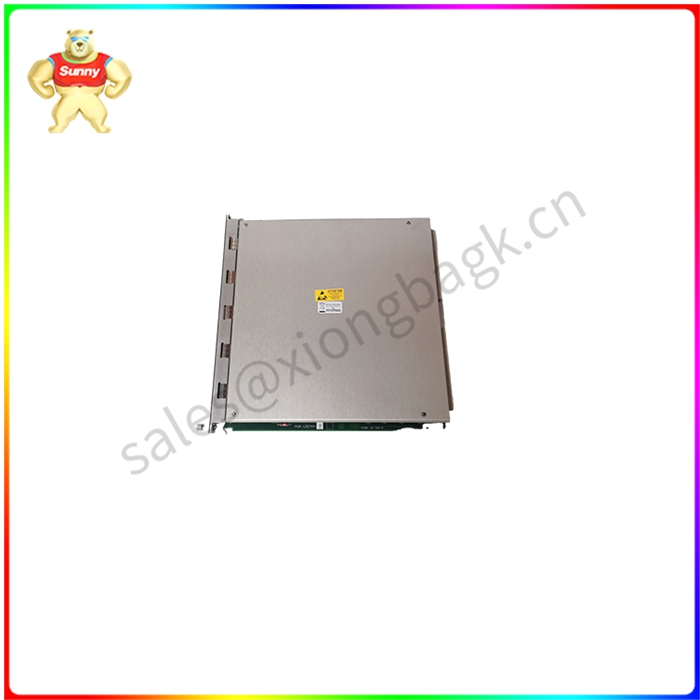

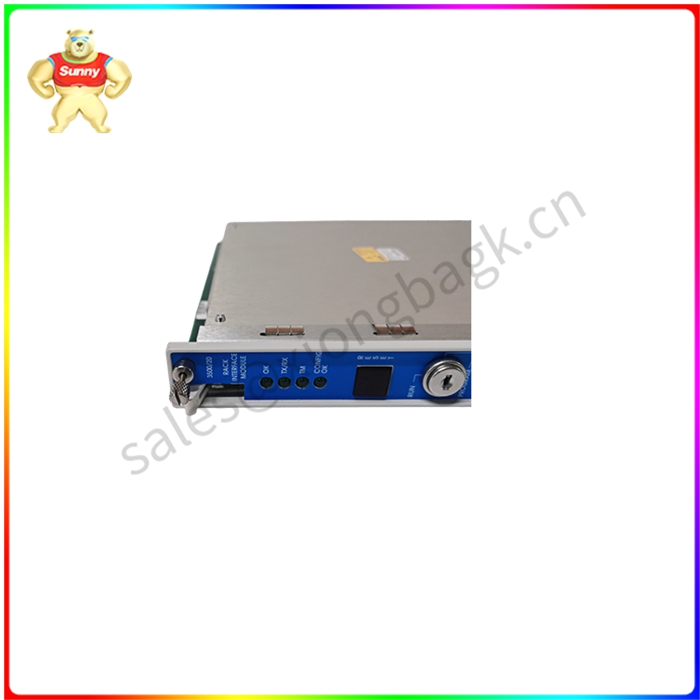

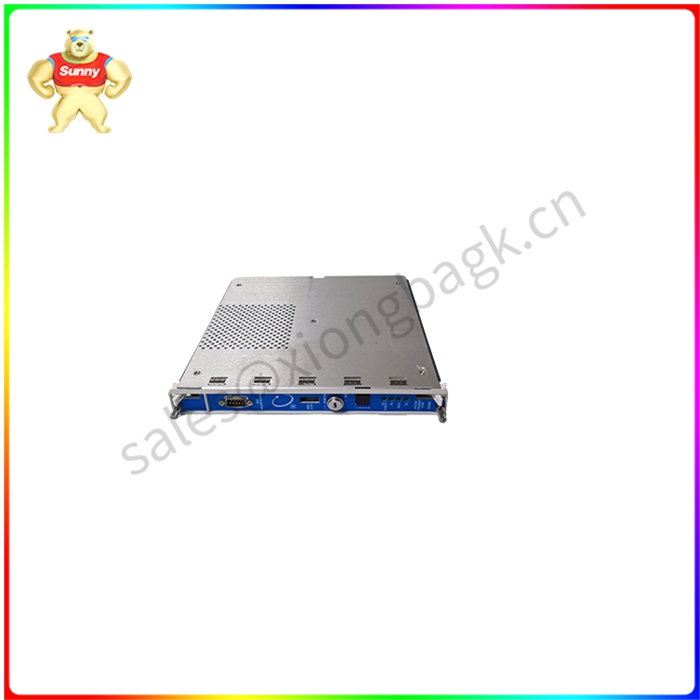

3500/20 125744-02 框架接口模块 用于配置机架和检索机器数据的专有协议

3500/20 125744-02 框架接口模块 用于配置机架和检索机器数据的专有协议

制造商:本特利内华达
产品编号:125744-02
产品类型:机架接口模块
美国制造
功耗:4.75瓦，典型值
电缆长度:zui长2.1米(7英尺)
储存温度:-40摄氏度至+85摄氏度(-40华氏度至+185华氏度)。
波特率:zui大38.4 k波特
运输重量:2公斤
功能描述
3500/20是Bently Nevada设计和开发的框架接口模块。3500框架的主要接口是框架接口模块(RIM)。它支持用于配置机架和检索机器数据的专有协议。RIM必须放置在机架插槽1中。(在电源旁边)。RIM支持兼容的Bently Nevada外部通信处理器，如TDXnet、TDIX和DDIX。虽然RIM执行一些由整个机架共享的功能，但它不是关键监控路径的一部分，对整个监控系统的正常运行没有影响。每个机架需要一个轮缘。

特征
3500系统需要TMR版本的RIM用于三模冗余(TMR)应用。
除了所有标准RIM功能外，TMR RIM还执行“监控通道比较”。使用监视器选项中指定的设置，在3500 TMR配置中实施监视器投票。
TMR RIM使用这种方法连续比较三(3)个冗余监视器的输出。如果TMR RIM检测到来自其中一个监视器的信息不再在来自其他两个监视器的信息的预定百分比范围内，它会将该监视器标记为出错，并在系统事件列表中记录一个事件。

3500/20 125744-02 框架接口模块 用于配置机架和检索机器数据的专有协议

Manufacturer: Bentley, Nevada
Product Number :3500/15-05-05-00
Product Type :3500/15 AC and DC power supplies
Made in the USA
Model :3500/15 = Power supply
Power Supply Type :05 = General AC voltage (85 to 264 Vac rms)
Power Supply Type :05 = General AC voltage (85 to 264 Vac rms)
Agent approval option :00 = None
Dimensions (L x W x H): 25.15cm x 5.08cm x 12.07cm
Weight :1.39 kg
Shipping weight :2.5 kg
The 3500 power module is a half-height module and must be installed in the specially designed slot on the left of the rack in the cabinet. The 3500 rack can accommodate one or two power supplies (any combination of AC and/or DC) and any one power supply can power the entire rack. If installed, a second power supply acts as a backup primary supply. When two power supplies are installed in a rack, the power supply in the lower slot of the cabinet acts as the main power supply, and the power supply in the upper slot acts as the backup power supply. If a second power supply is installed, the operation of the rack will be interrupted.
