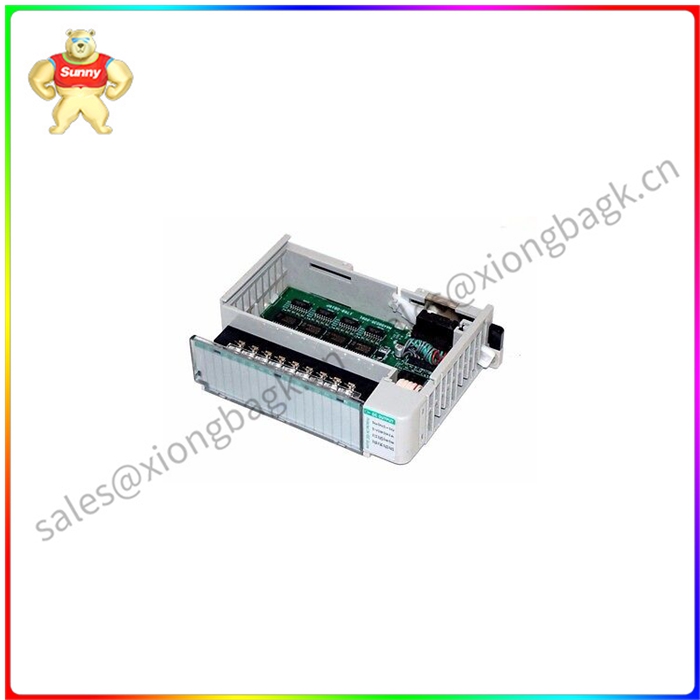

1769-OB16 紧凑型固体输出模块 Allen Bradley 的一款设备

1769-OB16 紧凑型固体输出模块 Allen Bradley 的一款设备

1769-OB16 紧凑型固体输出模块是 Allen Bradley 的一款设备，具有 16 个输出和一个 24 伏直流电压源。1769-OB16 模块的工作电压范围为 20.4 至 26.4 伏直流电，延迟输出电压为 0.1ms，关断模式延迟输出为 1.0ms。1769-OB16 在 5.1V 时具有 200mA 的消耗电流，在 2.11Watt 时具有 2.11Watt 的散热。1769-OB16 是一款在 26.4V DC 附近具有 1.0mA 漏电流和 1.0mA zui小导通电流的模块。
1769-OB16 在 1.0mA 时具有 1.0V（zui大）压降（导通状态），在 30 度时具有 1.0 安培。摄氏度（86 华氏度）和 0.5 安培（60 华氏度）。摄氏（140华氏度）每点电流（zui大值）。1769-OB16 在 8.0 度时也有 30 A 的电流。摄氏度（86 华氏度）和 4.0 度时的 60 A每个模块的摄氏（140 华氏度）电流（zui大值）和 2.0 A 的电流，持续 10 毫秒，每 2 秒可重复一次（浪涌）。它配有 IEC 2 级增强绝缘，可防止高达 75 伏直流电压。它有 8 个模块，一个槽宽，可以安装在 DIN 导轨或面板安装上。1769-OB16 模块的尺寸为 4.65 x 1.38 x 3.43 英寸。（118 x 35 x 87 毫米），重量为 0.61 磅（280 克）。

1769-OB16 是 MicroLogix 1500 和 1769 CompactLogix 控制器兼容模块。该电子模块是十六 （16） 通道 24VDC 分立输出模块。该模块具有一组输出，通常用于为以 24VDC 电压运行的电气负载供电。

该模块还可用于通过插入功能为交流负载供电。具有插入功能，使用继电器，其中输出模块为继电器线圈通电。交流电压（例如 120 / 240VAC）端接在继电器的触点上，以允许交流电压通过连接的电气负载。

该模块是一个单插槽模块，可直接安装到 1769 CompactLogix 组件或 MicroLogix 1500 控制器上。如果安装到 CompactLogix 控制器上，则必须遵守 8 个模块的电源距离额定值。这意味着此模块的任何安装距离不得超过 8 个模块。如果与 MicroLogix 1500 控制器一起安装，则模块安装在 MocroLogix 基本模块旁边，并通过提供的带状电缆连接到背板。
该模块兼容任何 1769 CompactLogix 控制器和 1769 CompactLogix 电源，如 1769-PA2、1769-PB2、1769-PA4、1769-PB4。该模块使用部件号为 1769-RTBN18 的接线端子。该接线端子随模块一起发货。为模块接线时，对于实心线使用推荐的电线尺寸为 22-14 AWG，对于绞合线，请使用 22-16 AWG 的电线尺寸。

1769-OB16 紧凑型固体输出模块 Allen Bradley 的一款设备

The 1769-OB16 Compact Solid Output module is an Allen Bradley device with 16 outputs and a 24-volt DC voltage source. The 1769-OB16 module operates in a voltage range of 20.4 to 26.4 volts DC, with a delayed output voltage of 0.1ms and a delayed output of 1.0ms in shutdown mode. The 1769-OB16 has 200mA of consumption current at 5.1V and 2.11Watt of heat dissipation at 2.11Watt. The 1769-OB16 is a module with a 1.0mA leakage current and a 1.0mA minimum conduction current near 26.4V DC.
The 1769-OB16 has a 1.0V (maximum) pressure drop (on-state) at 1.0mA and 1.0 amps at 30 degrees. Degrees Celsius (86 degrees Fahrenheit) and 0.5 amps (60 degrees Fahrenheit). Celsius (140 degrees Fahrenheit) per point current (maximum). The 1769-OB16 also has A current of 30 A at 8.0 degrees. Celsius (86 degrees Fahrenheit) and 60 A at 4.0 degrees Celsius (140 degrees Fahrenheit) current per module (maximum) and 2.0 A current for 10 milliseconds, repeatable every 2 seconds (surge). It is equipped with IEC Class 2 enhanced insulation to protect against up to 75 volts DC. It has 8 modules, one slot wide, and can be mounted on a DIN rail or panel mount. The 1769-OB16 modules measure 4.65 x 1.38 x 3.43 inches. (118 x 35 x 87 mm) and weighs 0.61 pounds (280 grams).

The 1769-OB16 is a MicroLogix 1500 and 1769 CompactLogix controller compatible module. The electronic module is a sixteen (16) channel 24VDC discrete output module. The module has a set of outputs that are typically used to power electrical loads operating at 24VDC voltage.

The module can also be used to power AC loads through the insertion function. With insertion function, a relay is used in which the output module energizes the relay coil. The AC voltage (e.g. 120/240VAC) is terminated at the contact of the relay to allow the AC voltage to pass through the connected electrical load.

The module is a single slot module that can be installed directly into the 1769 CompactLogix component or the MicroLogix 1500 controller. If installed on a CompactLogix controller, the power distance rating of 8 modules must be observed. This means that any installation distance of this module must not exceed 8 modules. If installed with a MicroLogix 1500 controller, the module is installed next to the MocroLogix base module and connected to the backplane via a supplied ribbon cable.
The module is compatible with any 1769 CompactLogix controller and 1769 CompactLogix power supply such as 1769-PA2, 1769-PB2, 1769-PA4, 1769-PB4. The module uses terminals with part number 1769-RTBN18. The terminal is delivered with the module. When wiring modules, use the recommended wire size of 22-14 AWG for solid wires and 22-16 AWG for stranded wires.
