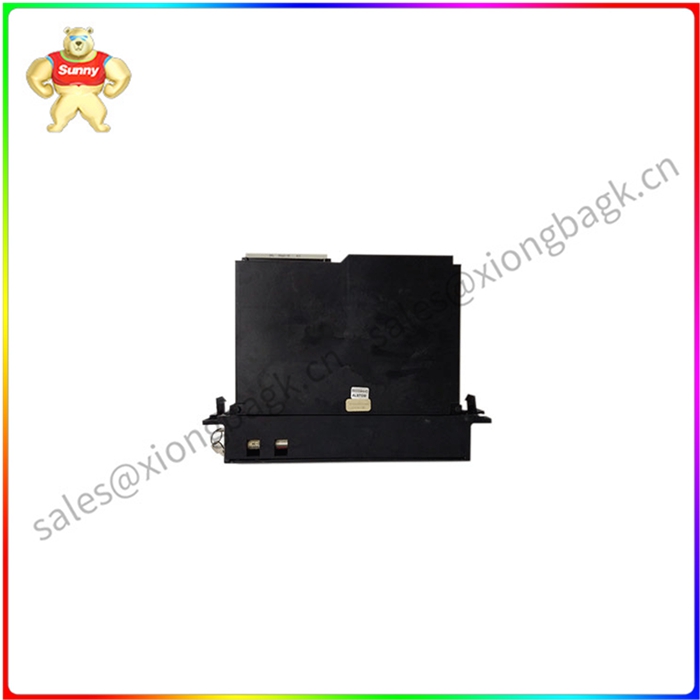

IC697CPX928-FE 90-70 系列中央处理器

IC697CPX928-FE 90-70 系列中央处理器

主要用于执行下载到 CPU 内存的用户程序。该 CPU 模块是一个单插槽机箱，具有 80486DX4 微处理器，速度为 96 MHz，每个布尔函数执行时间为 0.4 μs。该模块配备了 6MB 电池备份 RAM 的板载内存和 256KB 非易失性用户闪存，其中还存储了 CPU 固件。

该IC697CPX928能够处理zui多 12K 的输入和输出，以及高达 8K 的模拟输入和输出。它支持 32 位浮点数据。

IC697CPX928使用编程软件进行配置。它没有用于硬件参数设置的跳线端子或 DIP 开关。应用程序软件由 MS-DOS 软件产品或基于 Windows 的软件产品通过以太网 TCP/IP 或通过 SNP 端口在 Windows 95 或 Windows NT 上运行的基于 Windows 的软件产品进行编程。

该控制器专门配备了七 （7） 个状态 LED、用于保留随机存取存储器 （RAM） 内容的锂电池，以及一 （1） 个 RS232 串行端口、两 （2） 个 RS485 串行端口和一 （1） 个恢复出厂设置端口等通信端口。

该IC697CPX928与各种选件模块兼容，以增强 CPU 并为其提供附加功能。这些选件模块包括以太网接口模块、可编程协处理器、字母数字协处理器、总线控制器、通信模块、I/O 链路接口以及整个 IC697 分立和模拟 I/O 模块系列。

IC697CPX928模块所需的标称电流为 3.1 安培。所需的输入电压为 5 伏直流电。该模块的强制风冷额定值为 70 CFM，可在 32 至 140 华氏度的环境温度下运行。

在没有强制风冷的情况下，IC697CPX928 CPU 模块的工作温度范围降低到 32 到 122 华氏度之间。根据可用的电源类型，可以在IC697CPX928模块上安装 120 伏交流电、240 伏交流电或 24 伏直流供电机架式风扇组件。CPU模块自带3个串口，其中2个口支持RS-485通讯，1口支持RS-232通讯。这些串行端口可用于与编程设备连接，以进行 CPU 配置。此外，PLC中还可以安装可选的以太网模块，以便通过以太网配置IC697CPX928模块。IC697CPX928 模块支持的 I/O 包括zui多 8000 个模拟 I/O 和 12,000 个 I/O（任意混音）。IC697CPX928模块需要 GE Fanuc 系列 90-70 PLC 机架中的 1 个插槽才能安装。模块正面共提供 7 个 LED，用于状态更新。

IC697CPX928-FE 90-70 系列中央处理器

It is mainly used to execute user programs downloaded to CPU memory. The CPU module is a single-slot chassis with an 80486DX4 microprocessor with a speed of 96 MHz and each Boolean function execution time of 0.4 μs. The module is equipped with 6MB of on-board memory with battery backup RAM and 256KB of non-volatile user flash memory, where the CPU firmware is also stored.

The IC697CPX928 is capable of handling up to 12K of inputs and outputs, and up to 8K of analog inputs and outputs. It supports 32-bit floating point data.

The IC697CPX928 is configured using programming software. It does not have jumper terminals or DIP switches for hardware parameter setting. Application software is programmed by MS-DOS software products or Windows-based software products running on Windows 95 or Windows NT over Ethernet TCP/IP or via SNP ports.

The controller is specially equipped with seven (7) status leds, a lithium battery for retaining the contents of random access memory (RAM), and communication ports such as one (1) RS232 serial port, two (2) RS485 serial port, and one (1) factory reset port.

The IC697CPX928 is compatible with various option modules to enhance the CPU and provide it with additional functionality. These option modules include Ethernet interface modules, programmable coprocessors, alphanumeric coprocessors, bus controllers, communication modules, I/O link interfaces, and the entire IC697 family of discrete and analog I/O modules.

The nominal current required for the IC697CPX928 module is 3.1 amps. The required input voltage is 5 volts DC. The module has a forced air cooling rating of 70 CFM and can operate at ambient temperatures ranging from 32 to 140 degrees Fahrenheit.

Without forced air cooling, the operating temperature range of the IC697CPX928 CPU module is reduced to between 32 and 122 degrees Fahrenheit. Depending on the type of power supply available, the IC697CPX928 module can be fitted with a 120 volt AC, 240 volt AC or 24 volt DC motor rack fan assembly. The CPU module comes with three serial ports, of which two ports support RS-485 communication and one port supports RS-232 communication. These serial ports can be used to connect to programming devices for CPU configuration. In addition, an optional Ethernet module can be installed in the PLC to configure the IC697CPX928 module over Ethernet. The IC697CPX928 module supports up to 8,000 analog I/ OS and 12,000 I/ OS (any mix). The IC697CPX928 module requires 1 slot in the GE Fanuc Series 90-70 PLC rack to install. A total of 7 leds are provided on the front of the module for status updates.
