Manufacturer : ABB
Product No : 3BSE032444R1

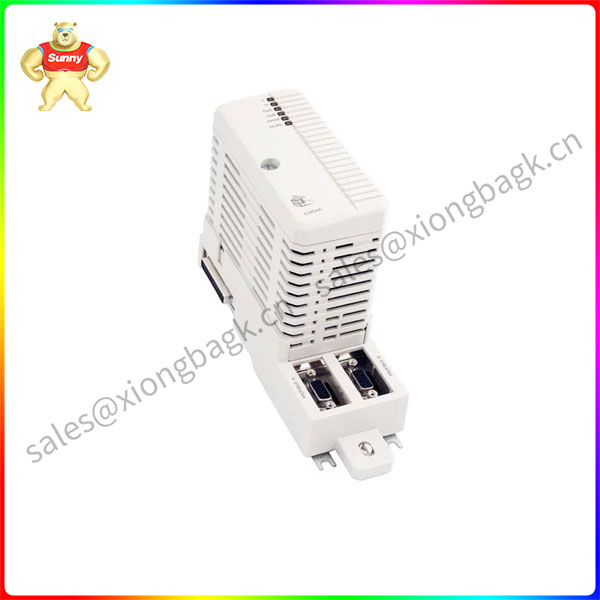

Product type : CI860K01 FOUNDATION Fieldbus HSE Interface
Communication Speed: 100000/1000000 kbit/s
Max units on CEX bus : 12
Package including: - CI860, Communication Interface, - TP860, Baseplate
Connector : RJ-45 female (8-pin)
24 V consumption typ. : typ 100 mA
Temperature, Operating : 55 °C
Protection class : IP20 according to EN60529, IEC 529
Dimensions (HxWxD), approx : 18.5cm x 5.9cm x 12.75cm
Weight: 0.55 kg
销售经理 :聂工
微信（Whatsapp）：+86 18030182217
AC 800M -通用
AC 800M是一个由单个硬件单元组成的硬件平台
配置和编程执行多种功能。
一旦配置和编程，AC 800M有效地成为AC 800M
或AC 800M HI控制器。
组成AC 800M和AC 800M HI控制器的硬件单元如下:
•处理器单元(包括底板)
(PM851 / PM851A / PM856 / PM856A PM860 / PM860A PM861 / PM861A /
PM864 / PM864A PM865 / PM866 / PM891)
•高完整性处理器单元
(由PM865和SM810/SM811组成，并配有相应的底板)
•用于不同协议的通信接口(包括底板)
(CI851 / CI852 / CI853 / CI854 / CI854A / CI855 / CI856 / CI857 / CI858 / CI860 /
CI862 / CI865 CI867 / CI868 / CI869 / CI871 / CI872 / CI873)
•CEX-Bus互连单元
(BC810)
•电源单元，提供各种功率输出电平
SD831 / SD832 / SD833 / SD834 / SS823 / SS832)
•电池备份单元
(SB821 / SB822)
PM891不支持SB821
除非另有说明，否则PM851等同于PM856。
除非另有说明，否则PM851A相当于PM851。
除非另有说明，PM856A与PM856相当。
除非另有说明，否则PM860A相当于PM860
除非另有说明，PM861A相当于PM861。
除非另有说明，否则PM864A相当于PM864。各种I/O系统可以直接连接到AC 800M控制器
(S800 I/O)或通过PROFIBUS DP或基金会现场总线。
AC 800M出厂时不带控制软件。提供控制器
使用控制软件，首先加载固件，然后创建应用程序
分别使用Control Builder M工程工具。
AC 800M控制器由安装在水平上的选择单元组成
din导轨，可以安置在一个外壳内。大部分单位由
底座安装板和可拆卸的盖板，用螺丝连接。
底板，它总是安装在din -导轨上，承载大部分
处理器、电源和通信接口的连接
作为与外部总线和系统的连接。
AC 800M控制器提供了一个低成本，低维护的解决方案
应用范围从小型可编程逻辑控制器(PLC)到
分布式控制系统(DCS)控制应用和组合DCS，以及
高完整性系统控制应用程序。
在AC 800M高完整性控制器中，可以同时运行非sil和
SIL分类应用程序。AC 800M HI由PM865、SM810/SM811组成
和控制软件的高完整性版本，也可在冗余
配置。AC 800M HI要求使用SIL认证的S800 I/O单元
